Einheit · AXIAL-PISTON MOTOR
A6VM080HA2R1P004G/65MWV0N4Z91CV-0R902247147
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM080HA2R1P004G/65MWV0N4Z91CV-0, Materialnummer R902247147. Nenngröße: NG 80. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung hochdruckabhängig, positive Kennung mit Druckanstieg Δp = 100 bar (HA2). Druckregelung/Übersteuerung: Übersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrich- U = 12 V tungsventil elektrisch (R1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) (4). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 140-4 (N4).
- Nummer
- R902247147
- Typschlüssel
- A6VM080HA2R1P004G/65MWV0N4Z91CV-0
- Gruppe
- A6VM 80
- Ausgabe
- 06/2020

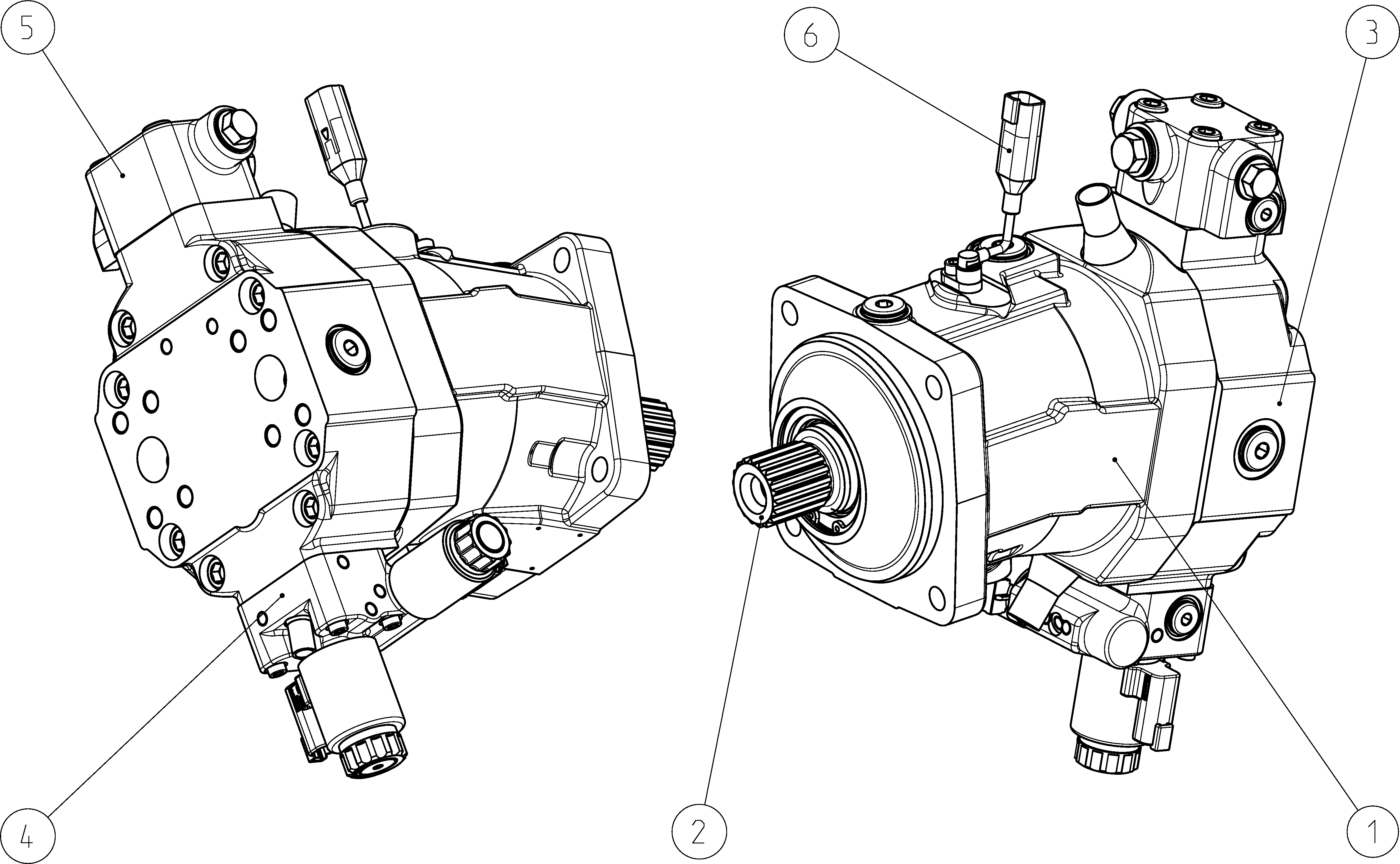

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902251220 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909604699 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902126952 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902241157 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902163829 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902236082 | SENSOR Stückliste der Baugruppe →L | 1 | ||
| 98 | R902221466 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 80 | 080 |
| Regel- und Verstelleinrichtung | Automatische Verstellung hochdruckabhängig, positive Kennung mit Druckanstieg Δp = 100 bar | HA2 |
| Druckregelung/Übersteuerung | Übersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrich- U = 12 V tungsventil elektrisch | R1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) | 4 |
| Einstellbereich für Schluckvolumen | Kurz lang | G |
| Baureihe | Baureihe 6, Index 5 (Nenndruck 400 bar) | 65 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 140-4 | N4 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten | 1 |
| Ventil | (pND = Niederdruck, = Gehäusedruck) pG 8 | C |
| Standard-/Sonderausführung | Standardausführung | 0 |
