Einheit · AXIAL-PISTON MOTOR
A6VM160EP500T000B/65AWV0D4T11CD-0R902248212
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM160EP500T000B/65AWV0D4T11CD-0, Materialnummer R902248212. Nenngröße: NG 160. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung, elektrisch, negative Kennlinie U = 12 V DC (EP5). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Zusatzfunktion 1: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Ohne Dämpfung (Standard bei HP und EP) (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: ANSI, Anschlussgewinde mit O-Ring-Abdichtung nach ISO 11926 (A). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: SAE J744 152-4 (D4). Triebwelle: Zahnwelle ANSI B92.1a 1 3/4 in 13T 8/16 DP (T1).
- Nummer
- R902248212
- Typschlüssel
- A6VM160EP500T000B/65AWV0D4T11CD-0
- Gruppe
- A6VM 160
- Ausgabe
- 06/2020

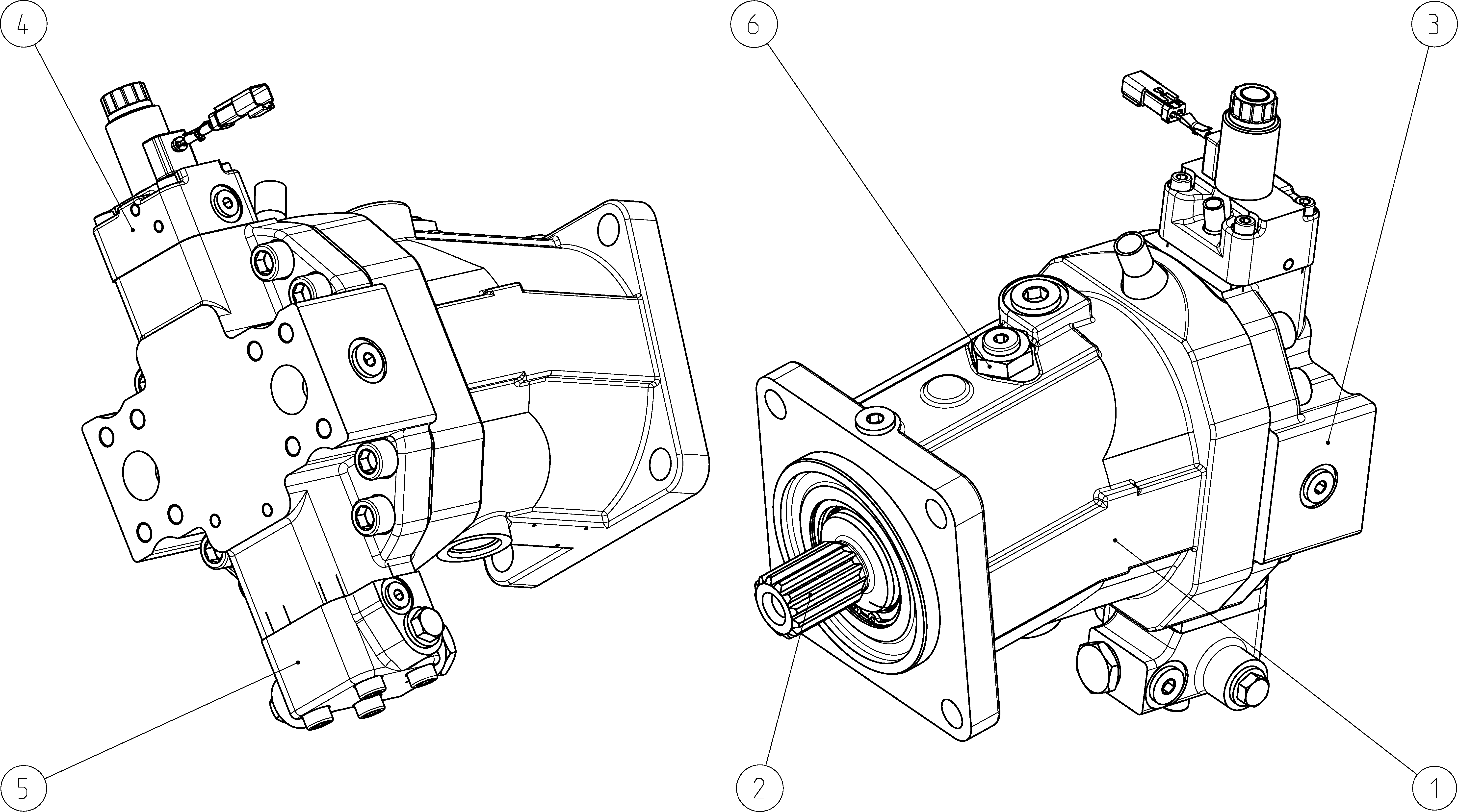

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902248635 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902277881 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902279474 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902248640 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902248984 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902248638 | THREADED REDUCING STUD Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 160 | 160 |
| Regel- und Verstelleinrichtung | Proportionalverstellung, elektrisch, negative Kennlinie U = 12 V DC | EP5 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Zusatzfunktion 1 | Ohne Zusatzfunktion | 0 |
| Zusatzfunktion 2 | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Ohne Dämpfung (Standard bei HP und EP) | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 6, Index 5 | 65 |
| Ausführung der Anschluss- und Befestigungsgewinde | ANSI, Anschlussgewinde mit O-Ring-Abdichtung nach ISO 11926 | A |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | SAE J744 152-4 | D4 |
| Triebwelle | Zahnwelle ANSI B92.1a 1 3/4 in 13T 8/16 DP | T1 |
| Anschlussplatte für Arbeitsanschlüsse | SAE-Arbeitsanschlüsse A und B hinten | 1 |
| Ventil | Spülmenge qv [gpm (l/min)], ν = 60 SUS (10 mm2/s) 2.1 (8) | C |
| Standard-/Sonderausführung | Standardausführung | 0 |
