Einheit · AXIAL-PISTON MOTOR

A6VM115EPWD1L001G/71MWV0P4Z9100-0R902250517

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115EPWD1L001G/71MWV0P4Z9100-0, Materialnummer R902250517. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EPW). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EPV und EPW (D1). Stecker für Magnete: Kabel ohne Stecker (Aderendhülse) (L). Zusatzfunktion: Ohne (0). Zusatzfunktion: Ohne (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EPV,WD., HZ, HA mit (1). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4). Triebwelle: Zahnwelle DIN 5480 W40×2×18×9g (Z9).

Nummer
R902250517
Typschlüssel
A6VM115EPWD1L001G/71MWV0P4Z9100-0
Gruppe
A6VM 115
Ausgabe
06/2020

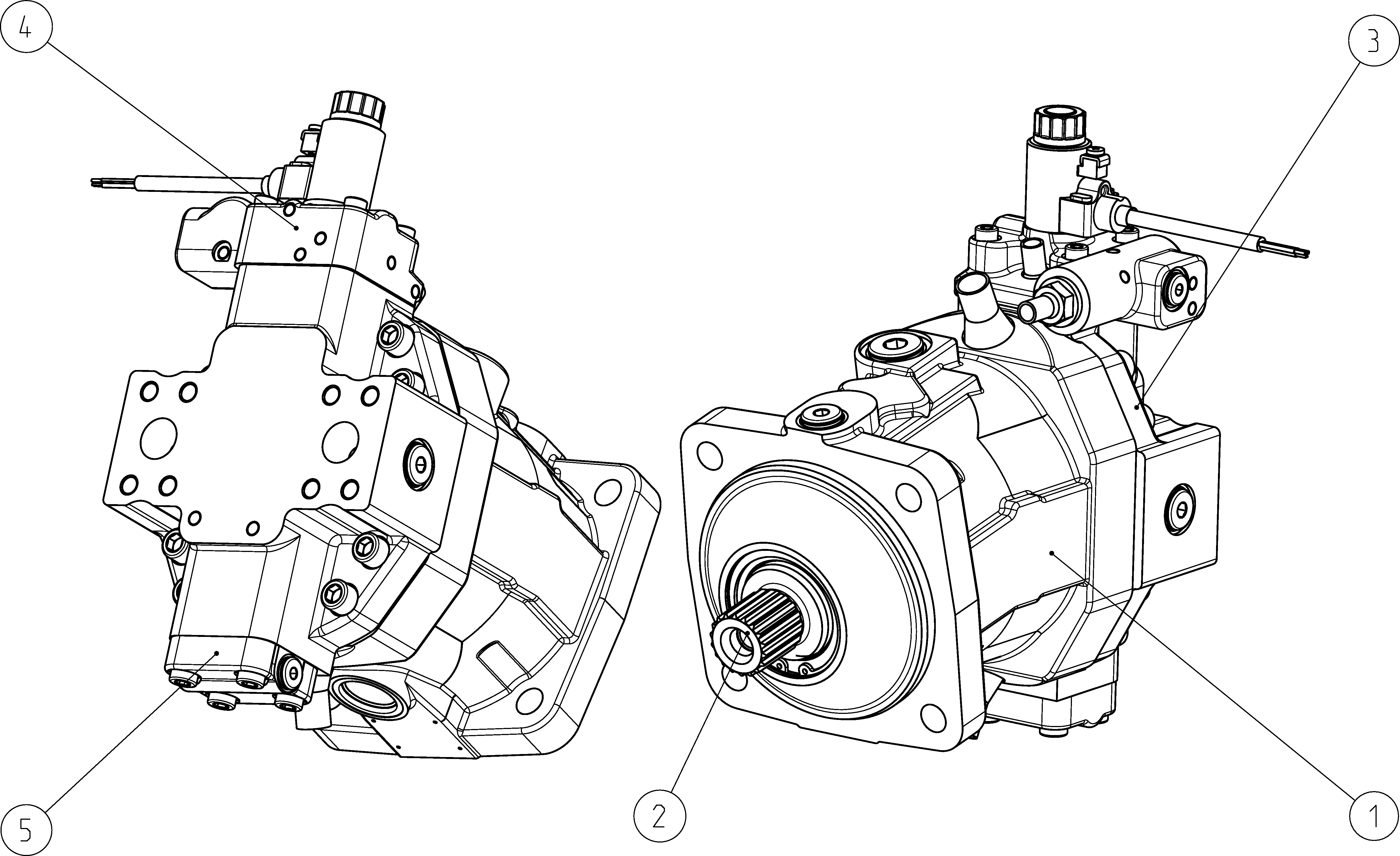

A6VM115EPWD1L001G/71MWV0P4Z9100-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902230099HOUSING Stückliste der Baugruppe →L1
R902124393ROTARY GROUP Stückliste der Baugruppe →L1
R902132215COVER PLATE Stückliste der Baugruppe →L1
R902248917CONTROL PART Stückliste der Baugruppe →L1
R902163848COVER Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)115115
Regel- und VerstelleinrichtungProportionalverstellung elektrisch negative Kennung U = 24 VEPW
Druckregelung/ÜbersteuerungDruckregelung fest eingestellt, nur für HP5, HP6, EPV und EPWD1
Stecker für MagneteKabel ohne Stecker (Aderendhülse)L
ZusatzfunktionOhne0
ZusatzfunktionOhne0
StellzeitdämpfungDämpfung HP, EP, HP5,6D. und EPV,WD., HZ, HA mit1
Einstellbereich für SchluckvolumenKurz langG
BaureiheBaureihe 7, Index 171
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 160-4P4
TriebwelleZahnwelle DIN 5480 W40×2×18×9gZ9
ArbeitsanschlussSAE-Arbeitsanschlüsse A und B hinten1
VentilOhne Ventil0
ZusatzfunktionOhne0
Standard-/SonderausführungStandardausführung0
