Einheit · AXIAL-PISTON PUMP
A4VG145EP1XC000/40MLND6T11VB1S5AF00-SR902250653
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145EP1XC000/40MLND6T11VB1S5AF00-S, Materialnummer R902250653. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (V). Durchtrieb: 101-2 (B) B1 1 in 15T 16/32DP S5 (B1S5).
- Nummer
- R902250653
- Typschlüssel
- A4VG145EP1XC000/40MLND6T11VB1S5AF00-S
- Gruppe
- A4VG 145
- Ausgabe
- 01/2020

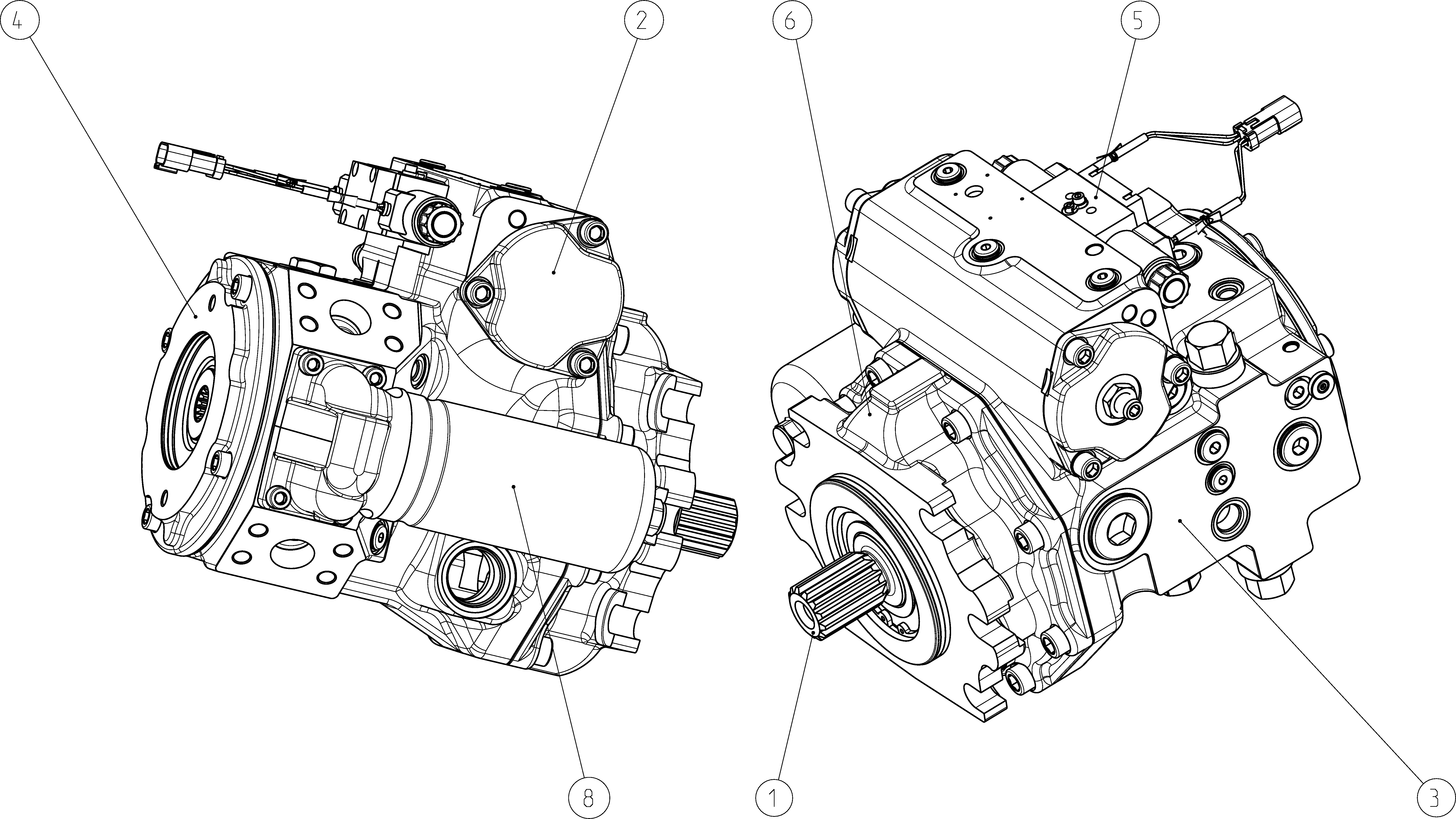

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902244422 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902108532 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902252205 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902161638 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902190872 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902244428 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902106483 | MOUNTABLE FILTER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095820 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 145 | 145 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | V |
| Durchtrieb | 101-2 (B) B1 1 in 15T 16/32DP S5 | B1S5 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
