Einheit · AXIAL-PISTON MOTOR
A6VM115HA2T300X4A/71MWV0P4A110V-SR902250751
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115HA2T300X4A/71MWV0P4A110V-S, Materialnummer R902250751. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung hochdruckabhängig, positive Kennung mit Druckanstieg Δp = 100 bar (HA2). Druckregelung/Übersteuerung: Übersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2 (T3). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Stellzeitdämpfung: Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) (4). Einstellbereich für Schluckvolumen: Ohne Einstellschraube kurz (0-einstellbar) (A). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1).
- Nummer
- R902250751
- Typschlüssel
- A6VM115HA2T300X4A/71MWV0P4A110V-S
- Gruppe
- A6VM 115
- Ausgabe
- 06/2020

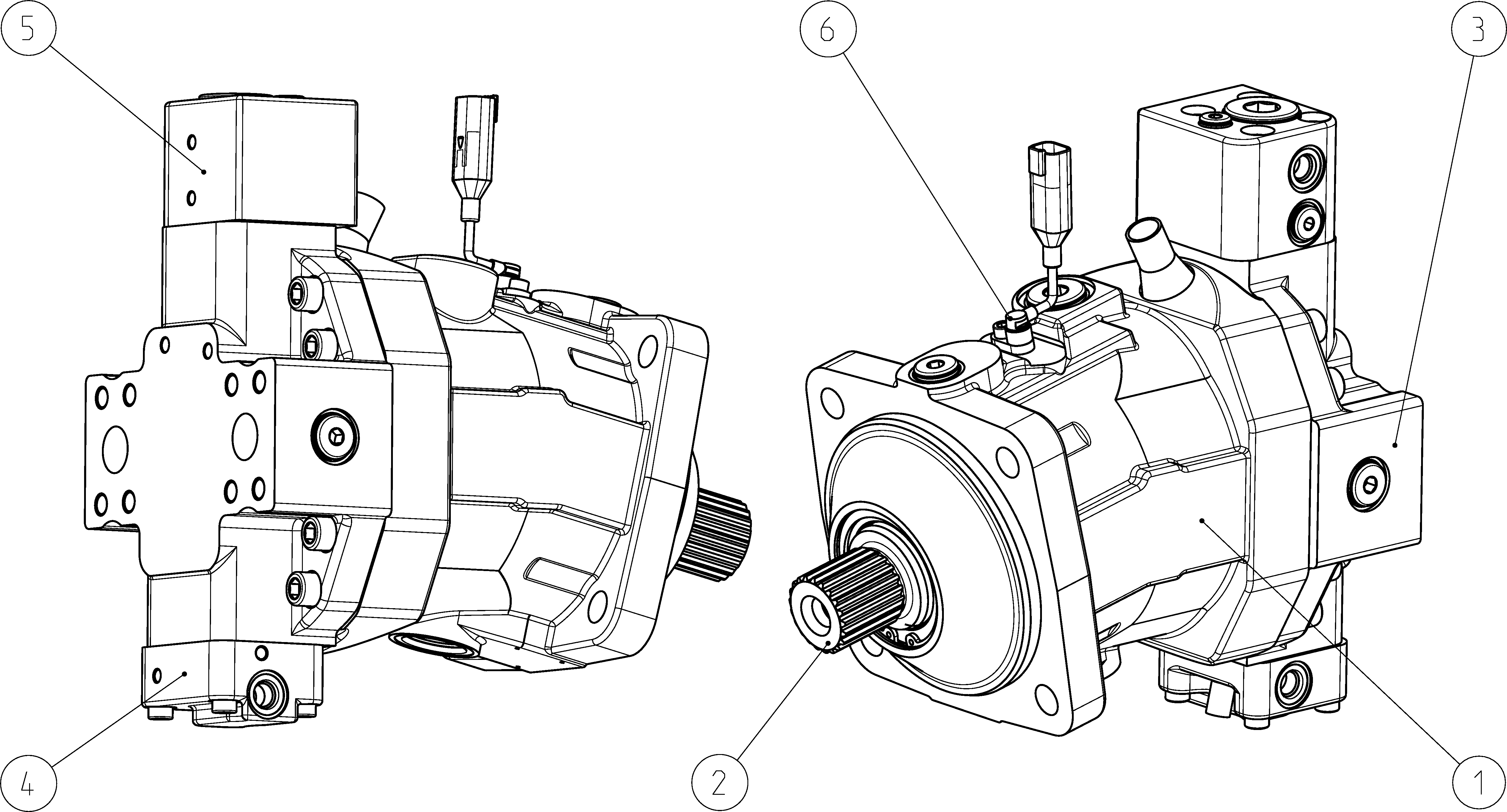

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902156221 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902126714 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902230422 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902251299 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902251125 | STROKE LIMITER Stückliste der Baugruppe →L | 1 | ||
| R902236078 | SENSOR Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 115 | 115 |
| Regel- und Verstelleinrichtung | Automatische Verstellung hochdruckabhängig, positive Kennung mit Druckanstieg Δp = 100 bar | HA2 |
| Druckregelung/Übersteuerung | Übersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2 | T3 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) | 4 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube kurz (0-einstellbar) | A |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 160-4 | P4 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten | 1 |
| Ventil | Ohne Ventil | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
