Einheit · AXIAL-PISTON PUMP
PT-A4VG110EP2DPR00/40MLNC6T11F0000AB0V-0R902250939
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel PT-A4VG110EP2DPR00/40MLNC6T11F0000AB0V-0, Materialnummer R902250939. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) (R). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).
- Nummer
- R902250939
- Typschlüssel
- PT-A4VG110EP2DPR00/40MLNC6T11F0000AB0V-0
- Gruppe
- A4VG 110
- Ausgabe
- 06/2020

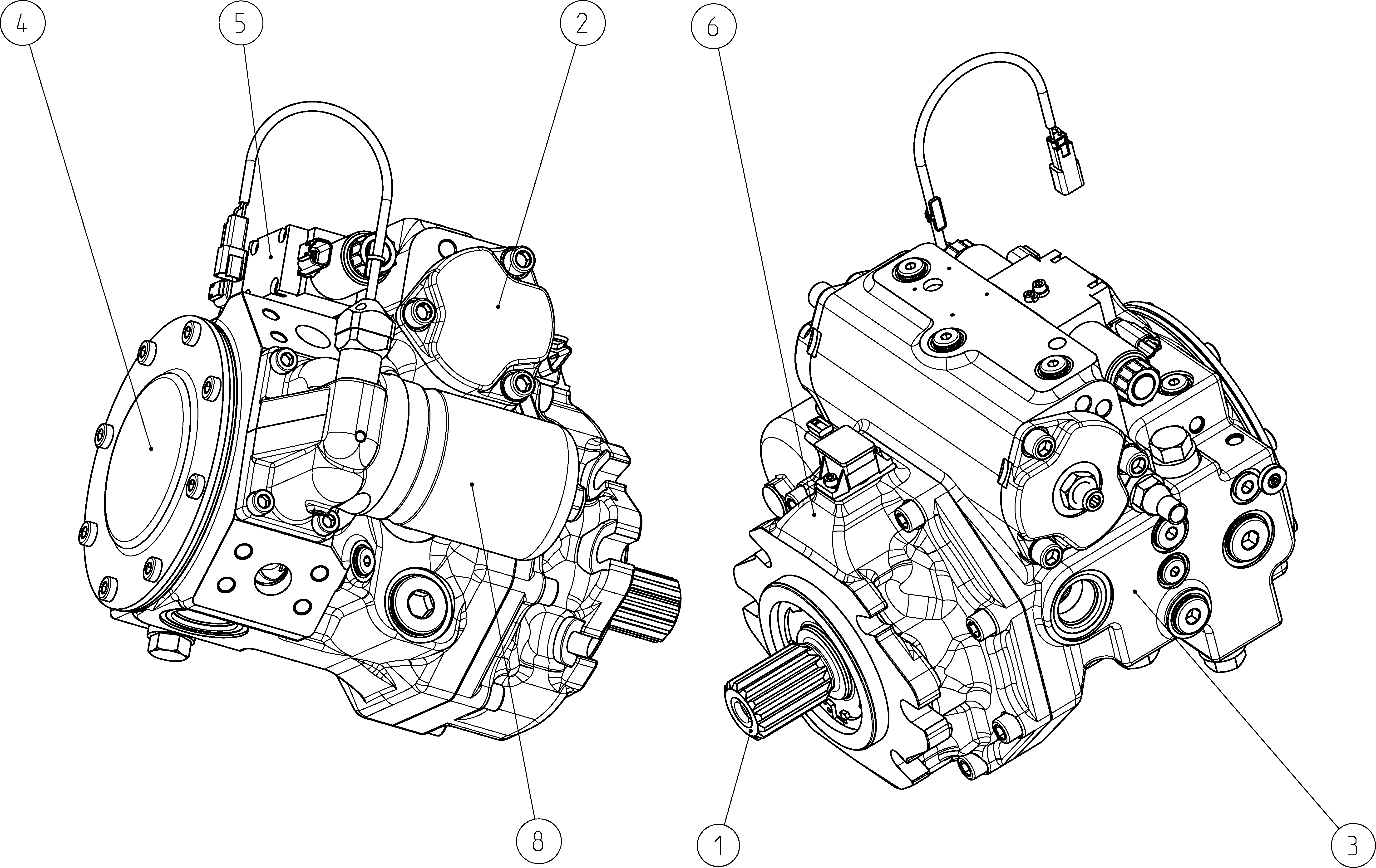

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902252302 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902114198 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902226661 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902108817 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902139069 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902152634 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902133257 | MOUNTABLE FILTER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095818 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 110 | 110 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 24 V | EP2 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) | R |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 127-2/ | C6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | Ohne Durchtrieb | 0000 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-Stecker | B |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Drehzahlsensor DSM, DSA | V |
| Standard-/Sonderausführung | Standardausführung | 0 |
