Einheit · AXIAL-PISTON MOTOR

A6VM115HA1R2P004B/71MWV0P4A12D0-0R902251887

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115HA1R2P004B/71MWV0P4A12D0-0, Materialnummer R902251887. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung (HA1). Druckregelung/Übersteuerung: Übersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrichtungsventil elektrisch U = 24 V (R2). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) (4). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4).

Nummer
R902251887
Typschlüssel
A6VM115HA1R2P004B/71MWV0P4A12D0-0
Gruppe
A6VM 115
Ausgabe
06/2020

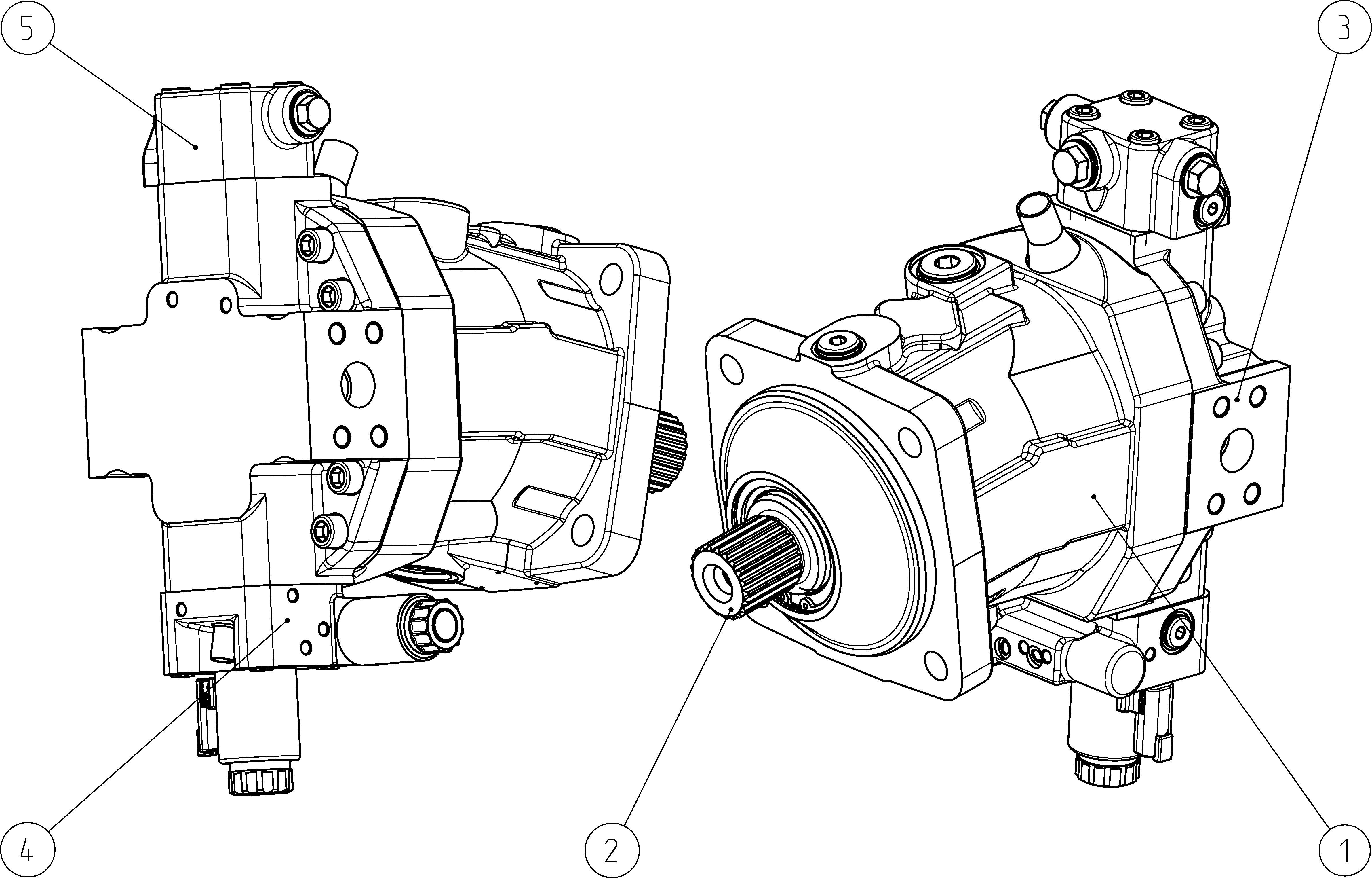

A6VM115HA1R2P004B/71MWV0P4A12D0-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902124352HOUSING Stückliste der Baugruppe →L1
R902124479ROTARY GROUP Stückliste der Baugruppe →L1
R902126788COVER PLATE Stückliste der Baugruppe →L1
R902158623CONTROL PART Stückliste der Baugruppe →L1
R902212564FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)115115
Regel- und VerstelleinrichtungAutomatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive KennungHA1
Druckregelung/ÜbersteuerungÜbersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrichtungsventil elektrisch U = 24 VR2
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig, ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
StellzeitdämpfungDämpfung einseitig im Zulauf zu großer Stellkammer (HA)4
Einstellbereich für SchluckvolumenOhne Einstellschraube mittelB
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 160-4P4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
VentilNur bei Anschlussplatte 1, 2 und 4 möglich 10D
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungStandardausführung0
