Einheit · AXIAL-PISTON PUMP
A4VG280EP4DP0W0/40MLNE4T21FB3S5AB00-YR902255705
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG280EP4DP0W0/40MLNE4T21FB3S5AB00-Y, Materialnummer R902255705. Nenngröße: NG 280. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 V (EP4). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 24 V und Anschlüsse X X für Stellkammerdruck (W). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP (T2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).
- Nummer
- R902255705
- Typschlüssel
- A4VG280EP4DP0W0/40MLNE4T21FB3S5AB00-Y
- Gruppe
- A4VG 280
- Ausgabe
- 01/2020

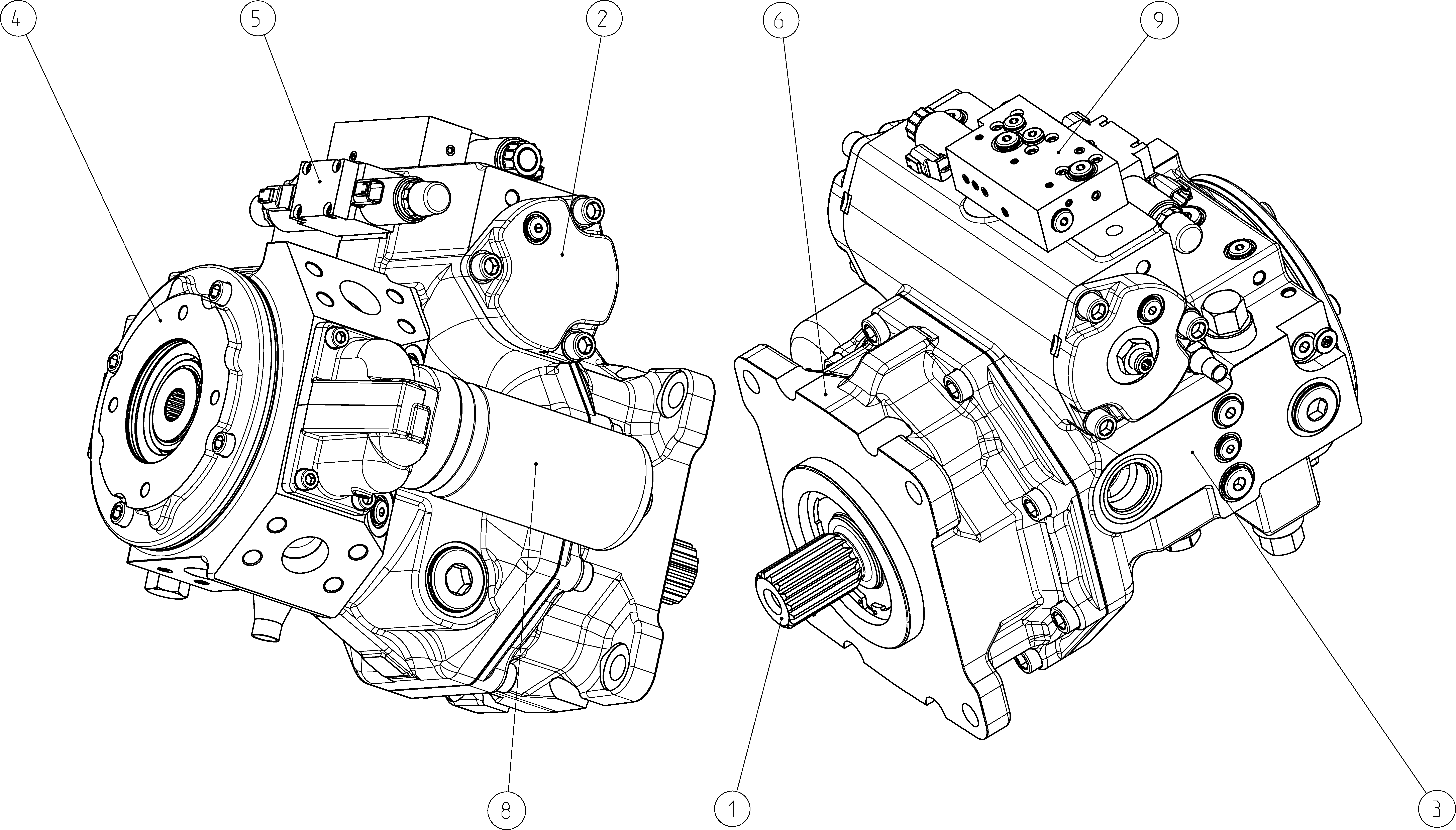

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902236679 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902205091 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902213065 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902254302 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902139340 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902199969 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902204448 | MOUNTABLE FILTER Stückliste der Baugruppe →L | 1 | ||
| R902254692 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 280 | 280 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 V | EP4 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Neutralventil U = 24 V und Anschlüsse X X für Stellkammerdruck | W |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 165-4 | E4 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP | T2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-Stecker | B |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossen | Y |
