Einheit · AXIAL-PISTON MOTOR
A6VM150HP5D1000XC/71MWV0R4A220V-YR902255719
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM150HP5D1000XC/71MWV0R4A220V-Y, Materialnummer R902255719. Nenngröße: NG 150. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar (HP5). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube lang (C). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2).
- Nummer
- R902255719
- Typschlüssel
- A6VM150HP5D1000XC/71MWV0R4A220V-Y
- Gruppe
- A6VM 150
- Ausgabe
- 06/2020

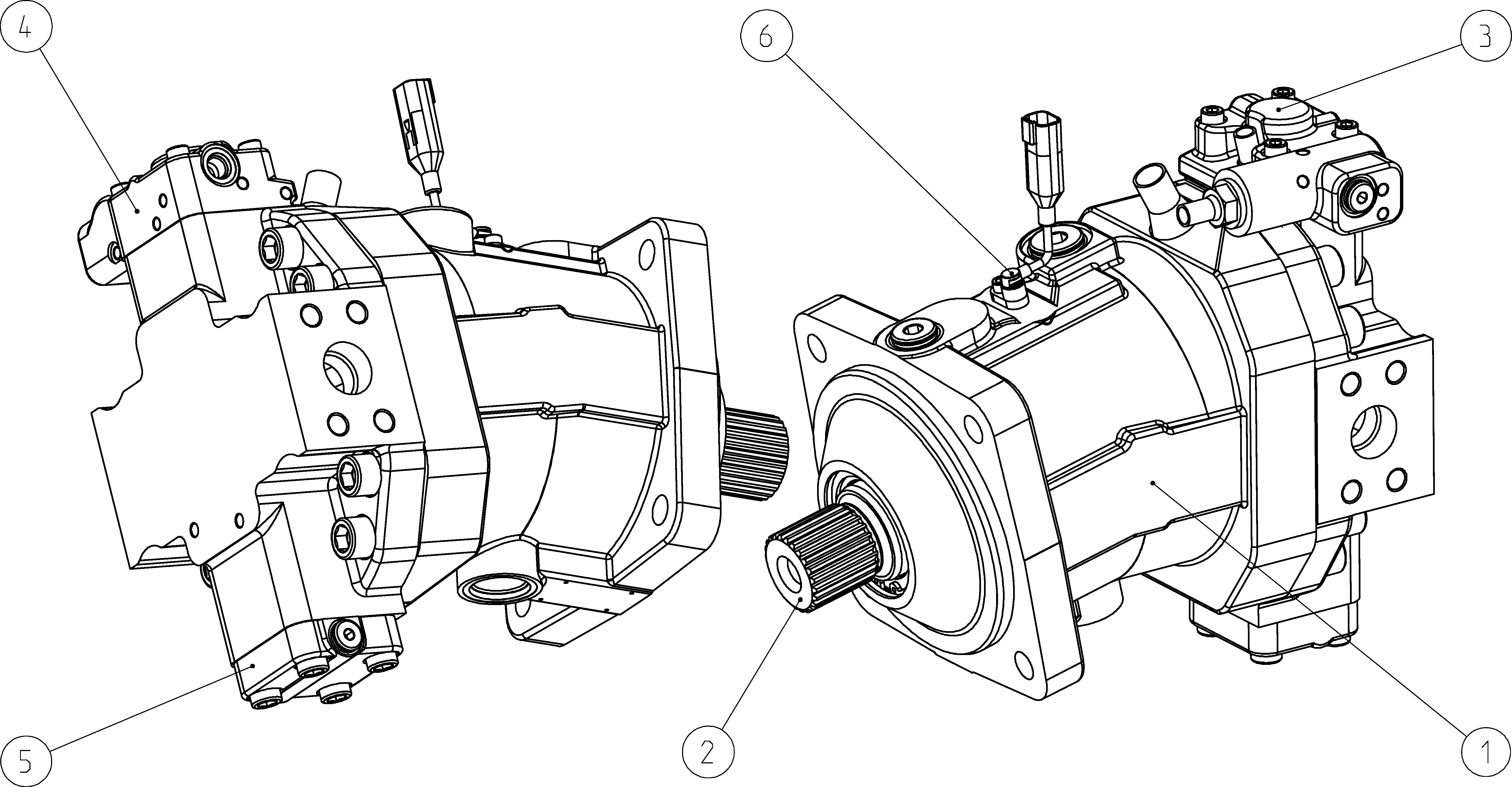

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902238398 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902130568 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902221971 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902156188 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902163921 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902236083 | SENSOR Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 150 | 150 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar | HP5 |
| Druckregelung/Übersteuerung | Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 | D1 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube lang | C |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 180-4 | R4 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | Ohne Ventil | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen | Y |
