Einheit · AXIAL-PISTON MOTOR
A6VM150HP6000001A/71NWV0R4A11C0-YR902257706
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM150HP6000001A/71NWV0R4A11C0-Y, Materialnummer R902257706. Nenngröße: NG 150. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch negative Kennung ΔpSt = 25 bar (HP6). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube kurz (0-einstellbar) (A). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 (N). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4).
- Nummer
- R902257706
- Typschlüssel
- A6VM150HP6000001A/71NWV0R4A11C0-Y
- Gruppe
- A6VM 150
- Ausgabe
- 06/2020

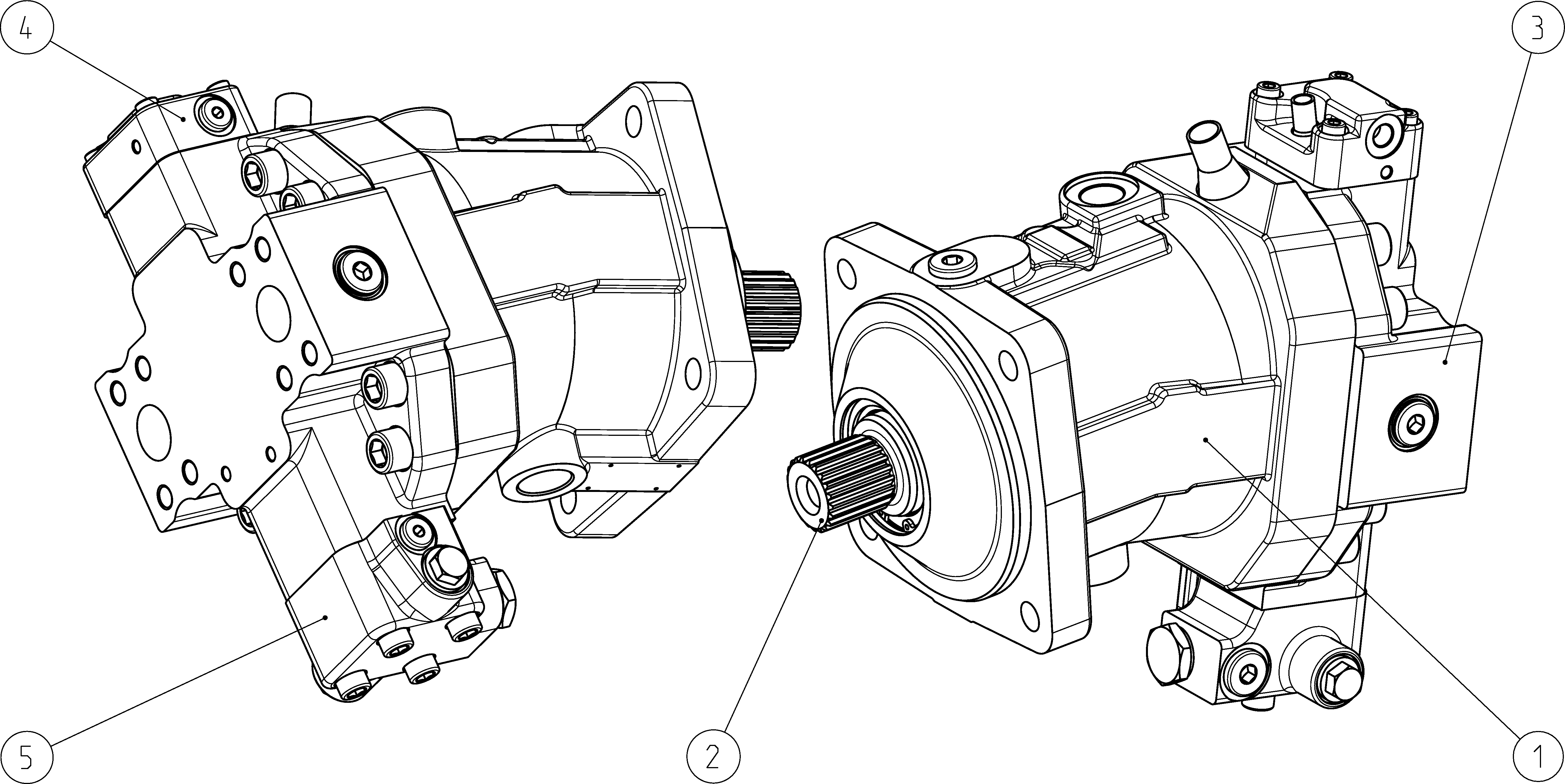

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902248576 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902132104 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902132364 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R909603874 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902257110 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 150 | 150 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch negative Kennung ΔpSt = 25 bar | HP6 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube kurz (0-einstellbar) | A |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 | N |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 180-4 | R4 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten | 1 |
| Ventil | (pND = Niederdruck, = Gehäusedruck) pG 8 | C |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen | Y |
