Einheit · AXIAL-PISTON MOTOR
A6VM107DA100P007C/65MWV0P4Z92D0-0R902260070
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM107DA100P007C/65MWV0P4Z92D0-0, Materialnummer R902260070. Nenngröße: NG 107. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig, negative Kennung U = 12 V elektr. Fahrtrichtungsventil + elektr. Vg max -Schaltung (DA1). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Ablauf von großer Stellkammer (DA) (7). Einstellbereich für Schluckvolumen: Ohne Einstellschraube lang (C). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4).
- Nummer
- R902260070
- Typschlüssel
- A6VM107DA100P007C/65MWV0P4Z92D0-0
- Gruppe
- A6VM 107
- Ausgabe
- 06/2020

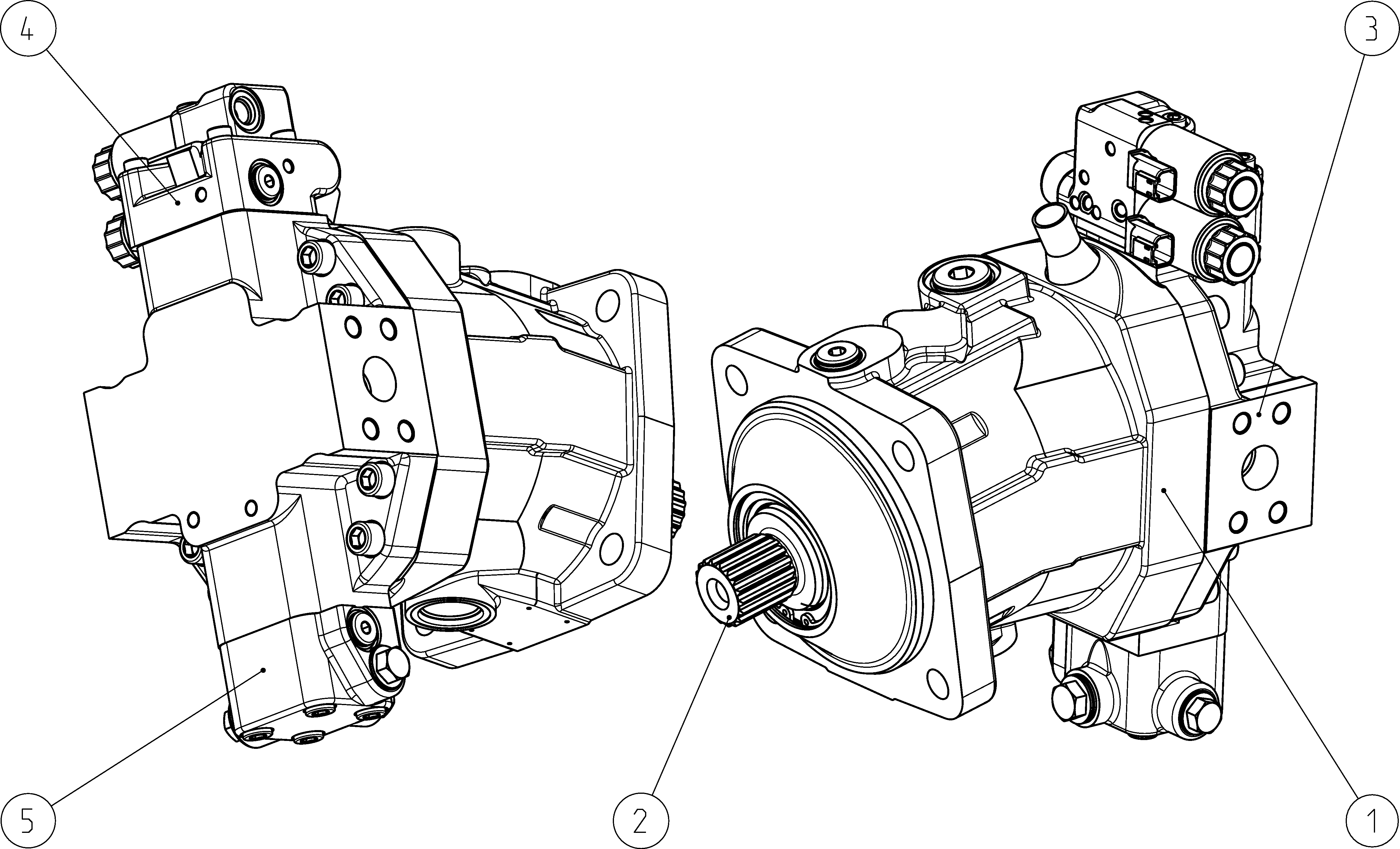

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902126787 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909603781 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902126788 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902132433 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902132435 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 107 | 107 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig, negative Kennung U = 12 V elektr. Fahrtrichtungsventil + elektr. Vg max -Schaltung | DA1 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Ablauf von großer Stellkammer (DA) | 7 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube lang | C |
| Baureihe | Baureihe 6, Index 5 (Nenndruck 400 bar) | 65 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 160-4 | P4 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | Nur bei Anschlussplatte 1, 2 und 4 möglich 10 | D |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
