Einheit · AXIAL-PISTON MOTOR
A6VM060EP500P000B/71MWV0M4Z810U-0R902275143
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM060EP500P000B/71MWV0M4Z810U-0, Materialnummer R902275143. Nenngröße: NG 60. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 12 V (EP5). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Ohne Dämpfung (Standard bei HP und EP) (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 125-4 (M4).
- Nummer
- R902275143
- Typschlüssel
- A6VM060EP500P000B/71MWV0M4Z810U-0
- Gruppe
- A6VM 60
- Ausgabe
- 06/2020

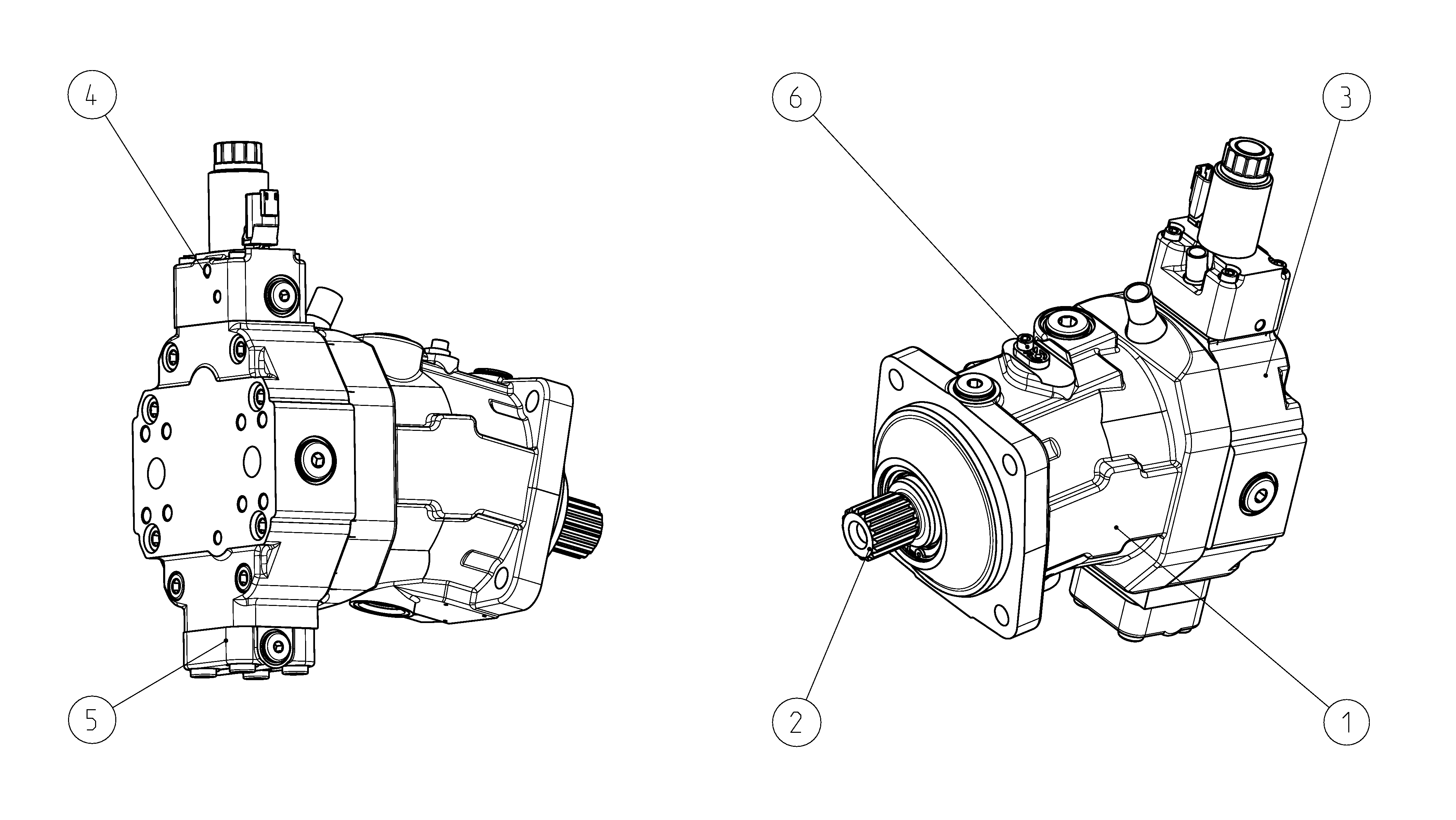

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902212694 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902191722 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902153542 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902110229 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902130740 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902191651 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 60 | 060 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 12 V | EP5 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Ohne Dämpfung (Standard bei HP und EP) | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 125-4 | M4 |
| Triebwelle | Zahnwelle DIN 5480 W35×2×16×9g | Z8 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten | 1 |
| Ventil | Ohne Ventil | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
