Einheit · AXIAL-PISTON PUMP
PT-A11VO75DRS/10R-PZD12N00R902276597
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel PT-A11VO75DRS/10R-PZD12N00, Materialnummer R902276597. Nenngröße: NG 75. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler mit Load Sensing (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 für Einzel- und Kombipumpe (Z). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 (12). Durchtrieb: ‒ ‒ (N00).
- Nummer
- R902276597
- Typschlüssel
- PT-A11VO75DRS/10R-PZD12N00
- Gruppe
- A11VO 75
- Ausgabe
- 06/2020

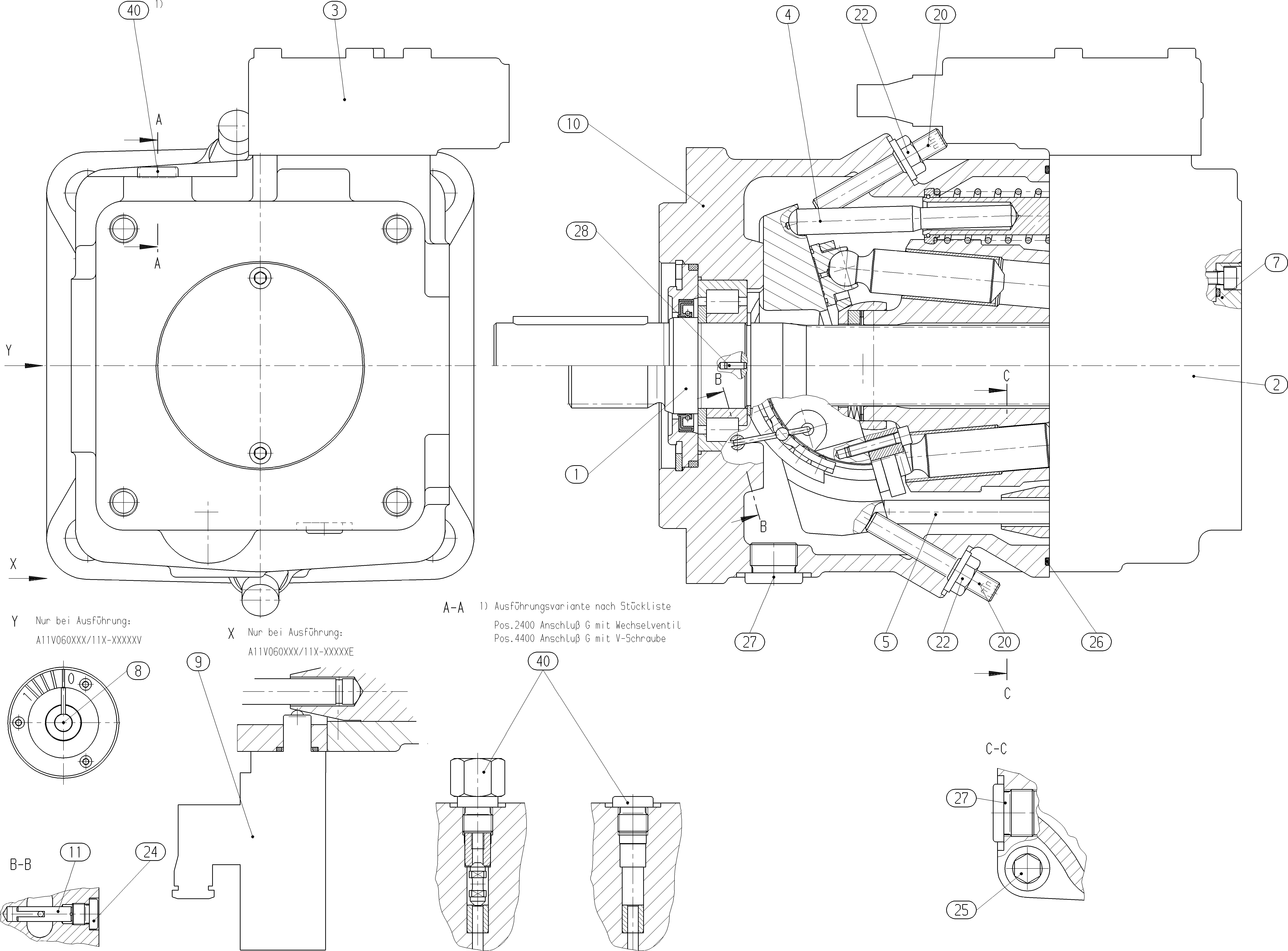

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902230596 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| R909609075 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R909446695 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909446456 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| 5 | R909441528 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909441156 | COVER Stückliste der Baugruppe →L | 1 | ||
| R909443002 | HOUSING | 1 | ||
| 11 | R902132714 | PIVOT PIN | 4 | |
| R909449078 | SETSCREW | 2 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909153934 | SOCKET HEAD CAP SCREW | 4 | ||
| R913057293 | O-RINGD | 1 | ||
| R909151694 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151979 | SCREW PLUG | 1 | ||
| 98 | R902095605 | SEAL KITD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 75 | 75 |
| Regel- und Verstelleinrichtung | Druckregler mit Load Sensing | DRS |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 für Einzel- und Kombipumpe | Z |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 | 12 |
| Durchtrieb | ‒ ‒ | N00 |
