Einheit · AXIAL-PISTON MOTOR
A A10V M 28 HZ /52W1-VRC66N000R902400221
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VM28HZ/52W1-VRC66N000, Materialnummer R902400221. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch ohne Schaltzeitdüse (HZ). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN (66N00). Ventile: Ohne Ventil (0).
- Nummer
- R902400221
- Typschlüssel
- A A10V M 28 HZ /52W1-VRC66N000
- Gruppe
- A10VM 28
- Ausgabe
- 06/2020

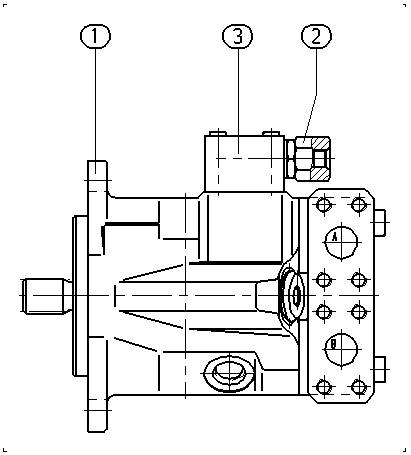

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910997189 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902410659 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910993016 | VALVE HOUSING Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch ohne Schaltzeitdüse | HZ |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN | 66N00 |
| Ventile | Ohne Ventil | 0 |
