Einheit · AXIAL-PISTON PUMP
AL A10V O 45 DFR1/52R-PUC62K68R902400235
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFR1/52R-PUC62K68, Materialnummer R902400235. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68).
- Nummer
- R902400235
- Typschlüssel
- AL A10V O 45 DFR1/52R-PUC62K68
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

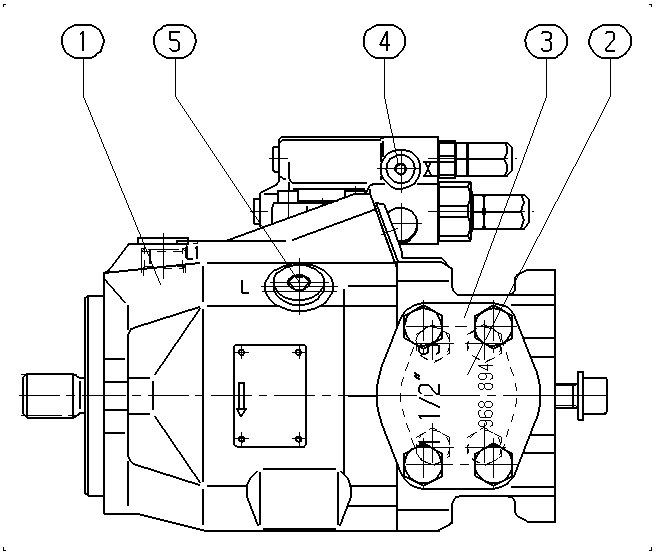

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902400014 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400579 | FLANGE COVER | 1 | ||
| R902400587 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
