Einheit · AXIAL-PISTON PUMP

A AA10VSO 71 DFLR/31R-PKC92N00 -S3052R902400413

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AAA10VSO71DFLR/31R-PKC92N00-S3052, Materialnummer R902400413. Nenngröße: NG 71. Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 (K). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde (92). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 3052.

Nummer: R902400413
Typschlüssel: A AA10VSO 71 DFLR/31R-PKC92N00 -S3052
Gruppe: A10VSO 71
Ausgabe: 06/2020

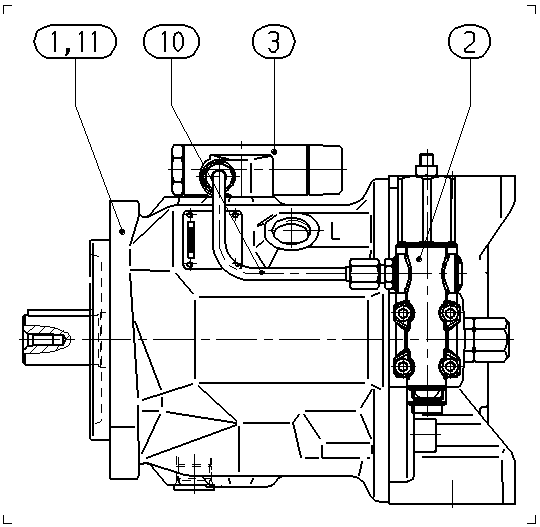

A AA10VSO 71 DFLR/31R-PKC92N00 -S3052 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
0	R902798341	DOCUMENT STRUCTURE	1
	R910993030	BASE UNIT Stückliste der Baugruppe →L	1
	R902479148	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902502578	PIPING Stückliste der Baugruppe →L	1
	R902495254	POWER DIAGRAM	1
14	R909154478	SCREW PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	71	71
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1	K
Anbauflansch	ISO 3019-1 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde	92
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel
