Einheit · AXIAL-PISTON PUMP

AL A10V O 60 DR /52L-PWC62N00 -S1511R902401352

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DR/52L-PWC62N00-S1511, Materialnummer R902401352. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1511.

Nummer: R902401352
Typschlüssel: AL A10V O 60 DR /52L-PWC62N00 -S1511
Gruppe: A10VO 60
Ausgabe: 06/2020

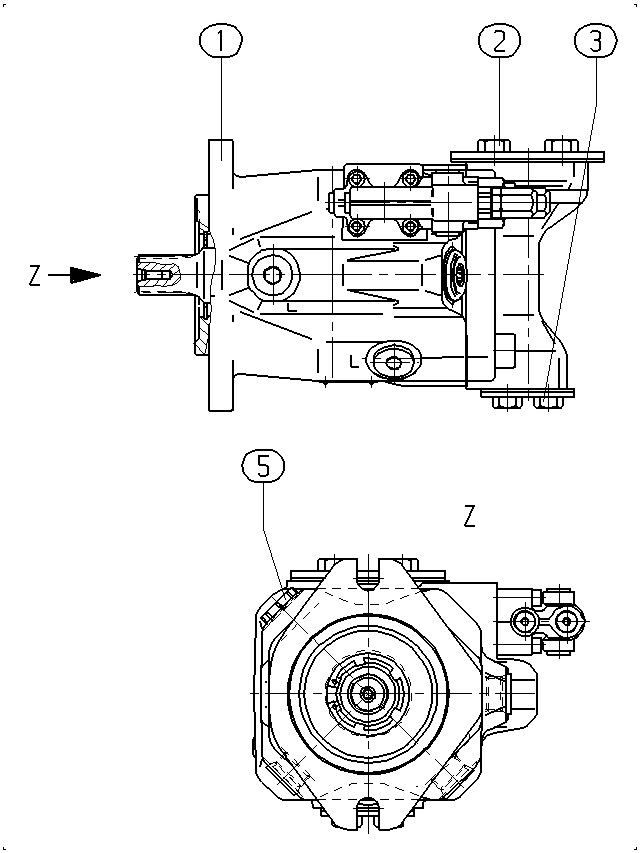

AL A10V O 60 DR /52L-PWC62N00 -S1511 — Zeichnung

Nummer	Bezeichnung	Menge
R902423311	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902400579	FLANGE COVER	1
R902400591	FLANGE COVER	1
R902603190	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	Druckregler hydraulisch	DR
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten.	W
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend	62
Durchtrieb	Ohne Durchtrieb	N00

Weitere Ausführungen 1

R902423311 A A10V O 60 DR /52L-PWC62N00 -S1511
