Einheit · AXIAL-PISTON PUMP

A A10VSO100 DFEO/31L-PPA12K04R902401650

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DFEO/31L-PPA12K04, Materialnummer R902401650. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04).

Nummer
R902401650
Typschlüssel
A A10VSO100 DFEO/31L-PPA12K04
Gruppe
A10VSO 100
Ausgabe
06/2020

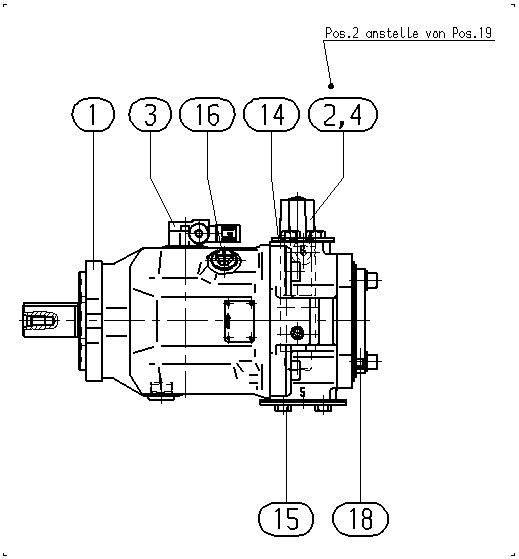

A A10VSO100 DFEO/31L-PPA12K04 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902401514BASE UNIT Stückliste der Baugruppe →L1
R910947340INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L1
R902400584FLANGE COVER1
R902400594FLANGE COVER1
R902602012SEAL SCREW1
R902602977FLANGE COVER1
19R902449557FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-DruckflüssigkeitenP
TriebwelleZylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885P
AnbauflanschISO 3019-2 2-LochA
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend12
Durchtrieb101-2 (B) 1 in 15T 16/32DPK04
