Einheit · AXIAL-PISTON PUMP
ALA10VO28DFR1/52L-PSC12N00-SO702R902402707
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DFR1/52L-PSC12N00-SO702, Materialnummer R902402707. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 702.
- Nummer
- R902402707
- Typschlüssel
- ALA10VO28DFR1/52L-PSC12N00-SO702
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

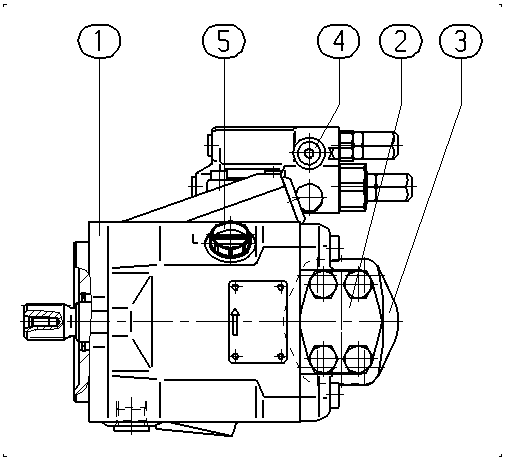

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902402115 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400574 | FLANGE COVER | 1 | ||
| R902400582 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902602016 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
