Einheit · AXIAL-PISTON PUMP
A A10V O140 DFLR/31R-PSD62N00 -S1100R902403834
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO140DFLR/31R-PSD62N00-S1100, Materialnummer R902403834. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1100.
- Nummer
- R902403834
- Typschlüssel
- A A10V O140 DFLR/31R-PSD62N00 -S1100
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

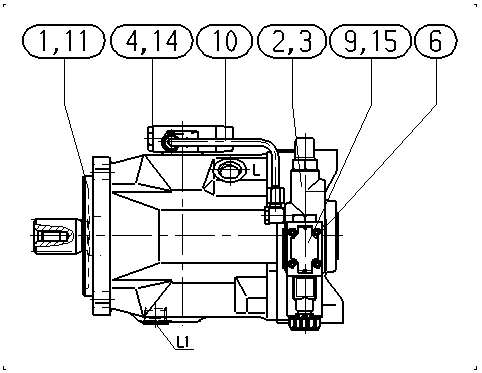

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910918206 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902408027 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902404989 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910935007 | TIE-ROD | 4 | ||
| 7 | R902650252 | DIRECTIONAL-CONTROL VALVE | 1 | |
| 8 | R900176106 | FEMALE HEX NUT | 4 | |
| R910964730 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902403926 | POWER DIAGRAM | 1 | ||
| R909154478 | SCREW PLUG | 1 | ||
| R902404993 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2/4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 9
- R902412409 A A10V O140 DFLR/31R-PSD62N00
- R910939667 A A10V O140 DFLR/31R-PSD62N00
- R910946013 A A10V O140 DFLR/31R-PSD62N00
- R902431884 A A10V O140 DFLR/31R-PSD62N00 -SO160
- R902402162 AA10VO140DFLR/31R-PSD62N00
- R910934904 AA10VO140DFLR/31R-PSD62N00
- R910979444 AA10VO140DFLR/31R-PSD62N00
- R902431572 AA10VO140DFLR/31R-PSD62N00-SO160
- R902500403 AA10VO140DFLR/31R-PSD62N00-SO160
