Einheit · BASE UNIT
GA4VSG355K/30R-PPB10KB5R902403870
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG355K/30R-PPB10KB5, Materialnummer R902403870. Nenngröße: NG 355. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 125, 2-Loch 1 1/4 in 14T 12/24DP (KB5).
- Nummer
- R902403870
- Typschlüssel
- GA4VSG355K/30R-PPB10KB5
- Gruppe
- A4VSG 355
- Ausgabe
- 07/2020

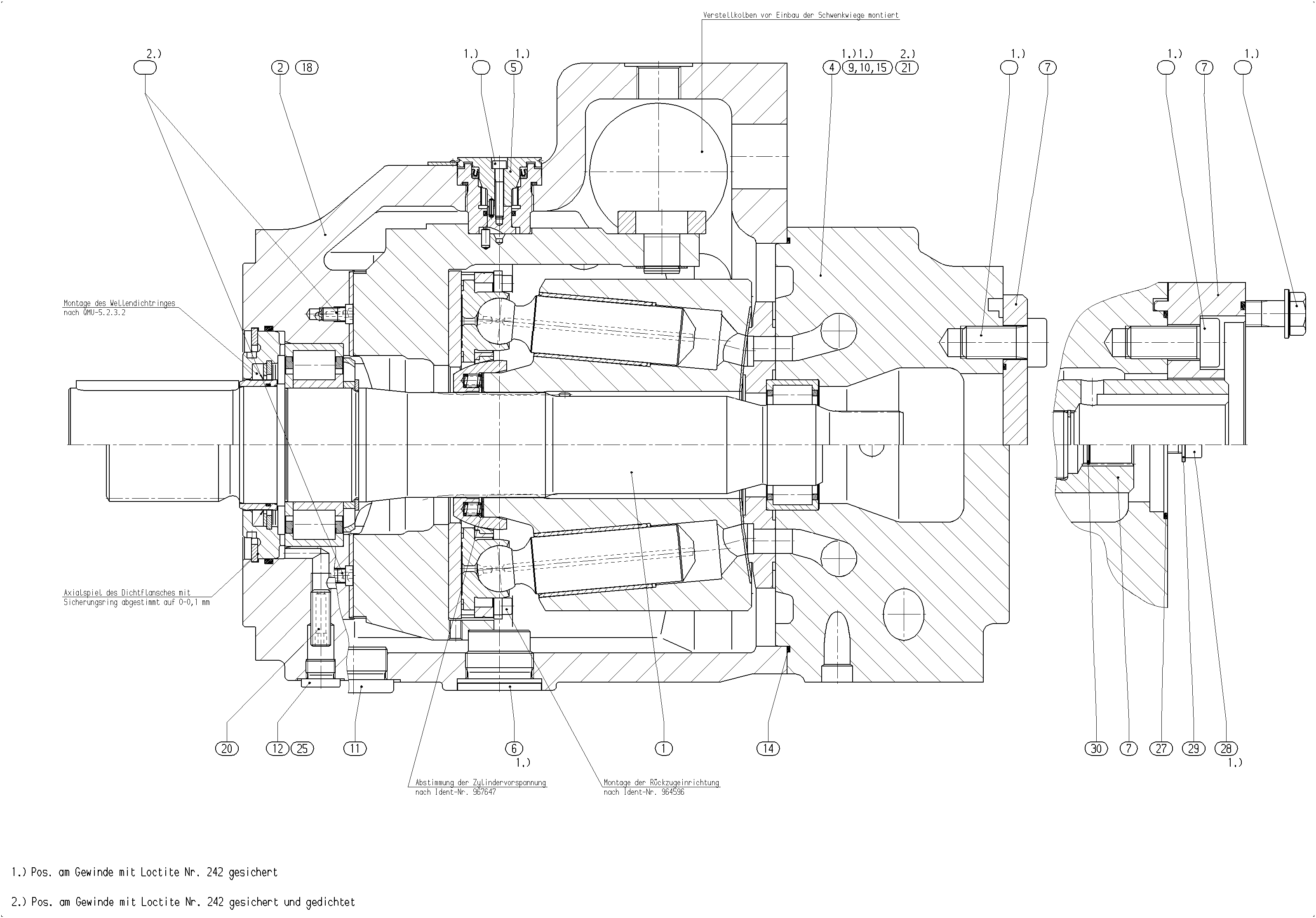

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910999080 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910993566 | PUMP HOUSING | 1 | ||
| R902403869 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910989936 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910909637 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902489969 | SPLINED COUPLING | 1 | ||
| R910924900 | SOCKET HEAD CAP SCREW | 4 | ||
| R902572931 | SOCKET HEAD CAP SCREW | 4 | ||
| R910941718 | SCREW PLUGD | 3 | ||
| R909153815 | SCREW PLUG | 1 | ||
| R910940894 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910993564 | THROTTLE SCREW | 1 | ||
| R910834491 | THROTTLE SCREW | 1 | ||
| R910979852 | REFERENCE PLATE | 1 | ||
| R910904813 | O-RING | 1 | ||
| R910120472 | SOCKET HEAD CAP SCREW | 2 | ||
| R910186767 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 355 | 355 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 125, 2-Loch 1 1/4 in 14T 12/24DP | KB5 |
