Einheit · AXIAL-PISTON PUMP
AA10VO71DFEE/31R-PSC12K07-SO420R902403948
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFEE/31R-PSC12K07-SO420, Materialnummer R902403948. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 420.
- Nummer
- R902403948
- Typschlüssel
- AA10VO71DFEE/31R-PSC12K07-SO420
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

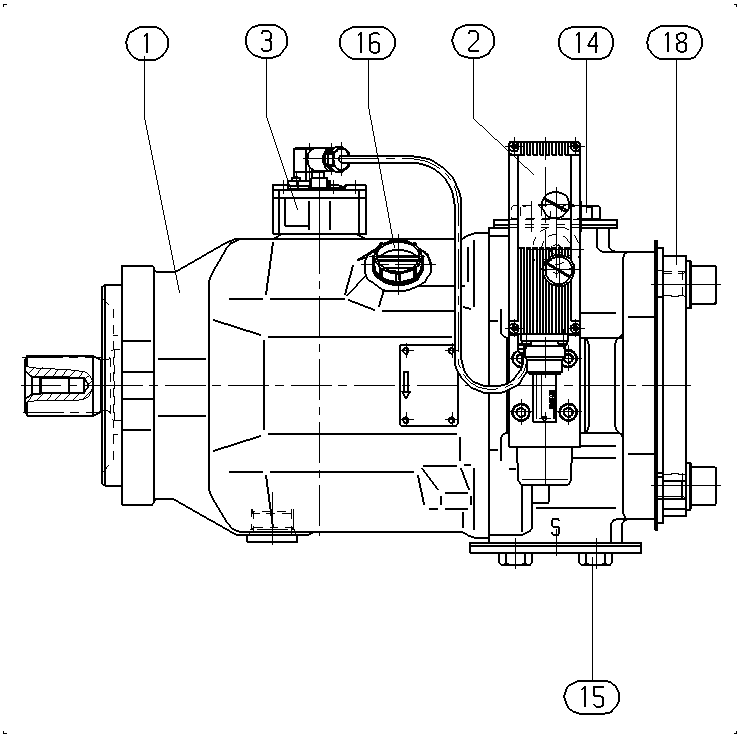

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902403899 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902405053 | VALVE | 1 | ||
| R900868651 | ASSEMBLY KIT | 1 | ||
| R902400582 | FLANGE COVER | 1 | ||
| R902400590 | FLANGE COVER | 2 | ||
| R902603190 | SEAL SCREW | 1 | ||
| R902602979 | FLANGE COVER | 1 | ||
| 20 | R902650248 | PLUG-IN CONNECTOR | 1 | |
| 21 | R902650253 | PRESSURE SENSOR | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
