Einheit · AXIAL-PISTON MOTOR
A A6V M 355 EZ1 /63W1-VZH017 AR902404952
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM355EZ1/63W1-VZH017A, Materialnummer R902404952. Nenngröße: NG 355. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EZ1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 (017). Regelbeginn: bei Vg min (Standard bei HA) (A).
- Nummer
- R902404952
- Typschlüssel
- A A6V M 355 EZ1 /63W1-VZH017 A
- Gruppe
- A6VM 355
- Ausgabe
- 06/2020

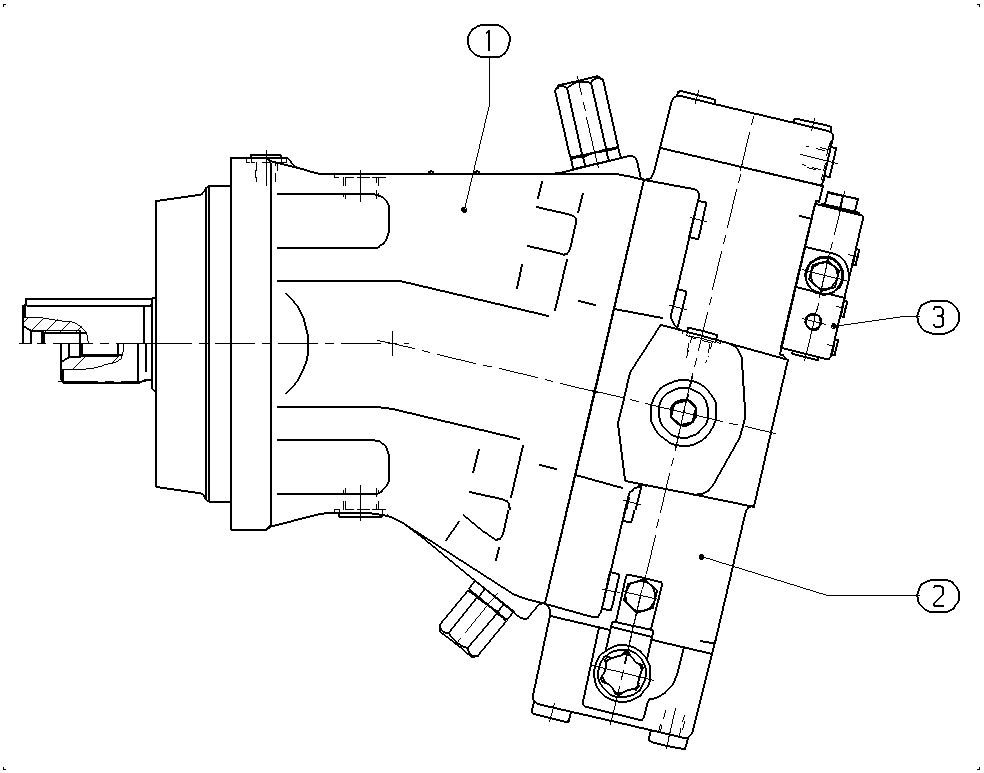

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910941047 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902404954 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910800755 | FLUSH/BOOST PRESSURE VALVE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 355 | 355 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) | EZ1 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 | 017 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
