Einheit · AXIAL-PISTON PUMP

AL A10V O 85 DFR1/52L-VSC62K04 -SO547R902406080

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO85DFR1/52L-VSC62K04-SO547, Materialnummer R902406080. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 547.

Nummer
R902406080
Typschlüssel
AL A10V O 85 DFR1/52L-VSC62K04 -SO547
Gruppe
A10VO 85
Ausgabe
06/2020

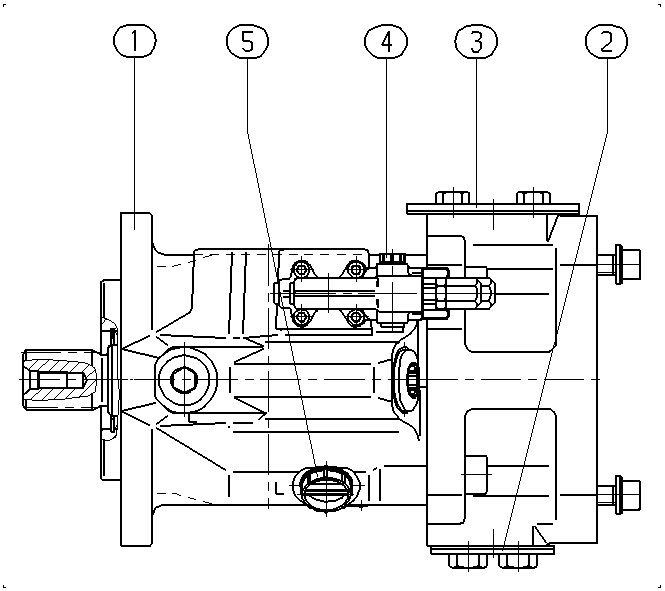

AL A10V O 85 DFR1/52L-VSC62K04 -SO547 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902436259AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400585FLANGE COVER1
R902400595FLANGE COVER1
R902602014SEAL SCREW1
R902603191SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)8585
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDFR1
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
Durchtrieb101-2 (B) 1 in 15T 16/32DPK04

Weitere Ausführungen 3
