Einheit · AXIAL-PISTON PUMP

AL A10V O 85 DFR1/52R-PSC12K04 -S1262R902406549

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO85DFR1/52R-PSC12K04-S1262, Materialnummer R902406549. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 1262.

Nummer: R902406549
Typschlüssel: AL A10V O 85 DFR1/52R-PSC12K04 -S1262
Gruppe: A10VO 85
Ausgabe: 06/2020

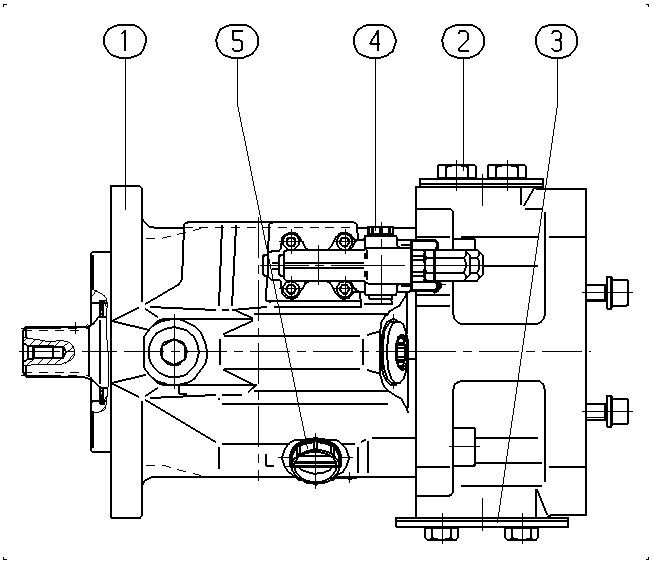

AL A10V O 85 DFR1/52R-PSC12K04 -S1262 — Zeichnung

Nummer	Bezeichnung	Menge
R902444234	BASE UNIT Stückliste der Baugruppe →L	1
R902413689	CONTROL VALVE Stückliste der Baugruppe →L	1
R902400584	FLANGE COVER	1
R902400594	FLANGE COVER	1
R902602007	SEAL SCREW	1
R902602012	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	85	85
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend	12
Durchtrieb	101-2 (B) 1 in 15T 16/32DP	K04

Weitere Ausführungen 1

R902444204 A A10V O 85 DFR1/52R-PSC12K04 -S1262
