Einheit · AXIAL-PISTON PUMP

AH A10V O 45ED 71/52R-VWC61N00TR902406822

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO45ED71/52R-VWC61N00T, Materialnummer R902406822. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrisch U = 12 V negative Kennung (ED71). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde UNC nicht für Durchtrieb nach ISO 6162 hinten UNC (61). Durchtrieb: Ohne Durchtrieb (N00).

Nummer: R902406822
Typschlüssel: AH A10V O 45ED 71/52R-VWC61N00T
Gruppe: A10VO 45
Ausgabe: 06/2020

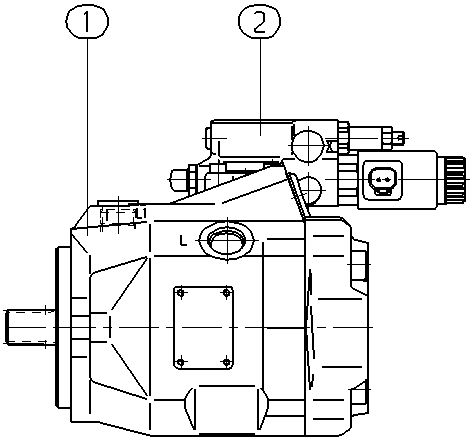

AH A10V O 45ED 71/52R-VWC61N00T — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902406824	BASE UNIT Stückliste der Baugruppe →L	1
	R902533350	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	elektrisch U = 12 V negative Kennung	ED71
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten.	W
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde UNC nicht für Durchtrieb nach ISO 6162 hinten UNC	61
Durchtrieb	Ohne Durchtrieb	N00
