Einheit · BASE UNIT
GA4VSO180M/30R-PPB13KB4R902407598
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GA4VSO180M/30R-PPB13KB4, Materialnummer R902407598. Nenngröße: NG 180. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 4-Loch (B). Durchtrieb: 100-2 1 in 15T 16/32DP A10VSO 45/31 (B4).
- Nummer
- R902407598
- Typschlüssel
- GA4VSO180M/30R-PPB13KB4
- Gruppe
- A4VSO 180
- Ausgabe
- 07/2020

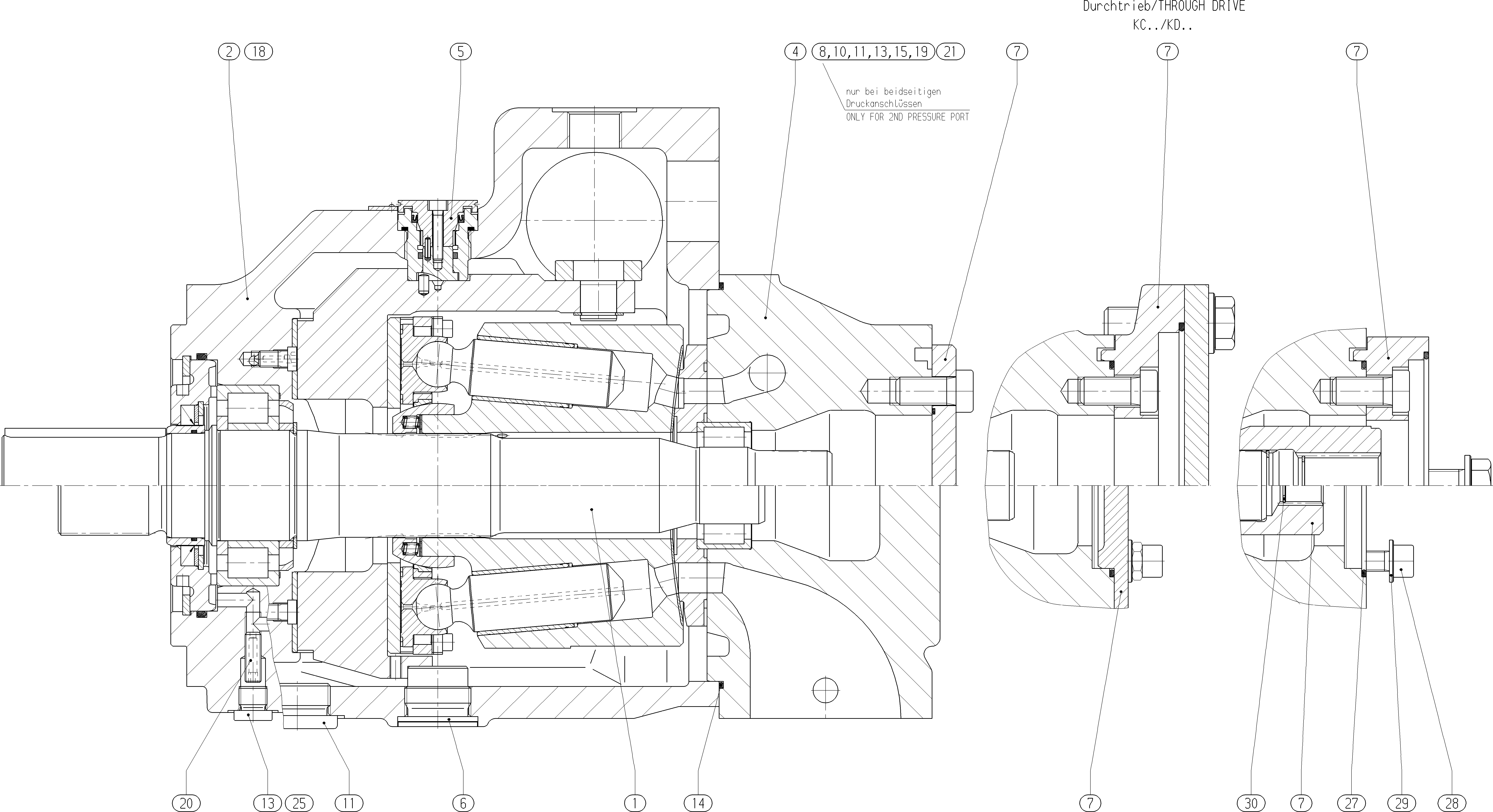

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910995246 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910995243 | PUMP HOUSING | 1 | ||
| R910997076 | CONNECTION PLATE | 1 | ||
| R910993575 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910798355 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R910944376 | SPLINED COUPLING | 1 | ||
| R910209228 | SOCKET HEAD CAP SCREW | 8 | ||
| R909153861 | SCREW PLUGD | 4 | ||
| R909151979 | SCREW PLUGD | 3 | ||
| R910928484 | O-RINGD | 1 | ||
| R910942134 | R-RINGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910995345 | THROTTLE SCREW | 1 | ||
| R910922276 | NOZZLE | 1 | ||
| R910979852 | REFERENCE PLATE | 1 | ||
| R910786365 | O-RING | 1 | ||
| R910109762 | SOCKET HEAD CAP SCREW | 2 | ||
| R902650190 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 180 | 180 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Bei Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | in Anlehnung an ISO 3019-2 (metrisch) 4-Loch | B |
| Durchtrieb | 100-2 1 in 15T 16/32DP A10VSO 45/31 | B4 |
