Einheit · AXIAL-PISTON PUMP
AA10VSO100DFE/31R-PPA12K27-SO551R902409499
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DFE/31R-PPA12K27-SO551, Materialnummer R902409499. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Sonderausführung Nr. 551.
- Nummer
- R902409499
- Typschlüssel
- AA10VSO100DFE/31R-PPA12K27-SO551
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

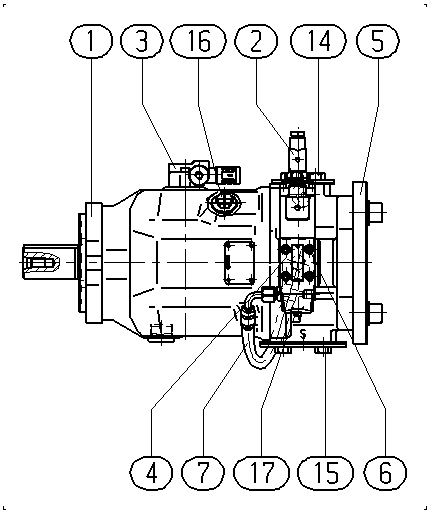

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910945170 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902425762 | ELECTRONIC CONTROLS Stückliste der Baugruppe →L | 1 | ||
| R910947340 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902409295 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R902469012 | SEALING COVER Stückliste der Baugruppe →L | 1 | ||
| R910977098 | SOCKET HEAD CAP SCREW | 4 | ||
| R910969083 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 1 | ||
| R902400594 | FLANGE COVER | 1 | ||
| R902602012 | SEAL SCREW | 1 | ||
| R909831377 | GUARD PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
