Einheit · AXIAL-PISTON MOTOR

ALA10VM45DG/52W1-VRC64N000-S1167R902409588

Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VM45DG/52W1-VRC64N000-S1167, Materialnummer R902409588. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Regel- und Verstelleinrichtungen: Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil (DG). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Ventile: Ohne Ventil (0). Sonderausführung Nr. 1167.

Nummer
R902409588
Typschlüssel
ALA10VM45DG/52W1-VRC64N000-S1167
Gruppe
A10VM 45
Ausgabe
06/2020

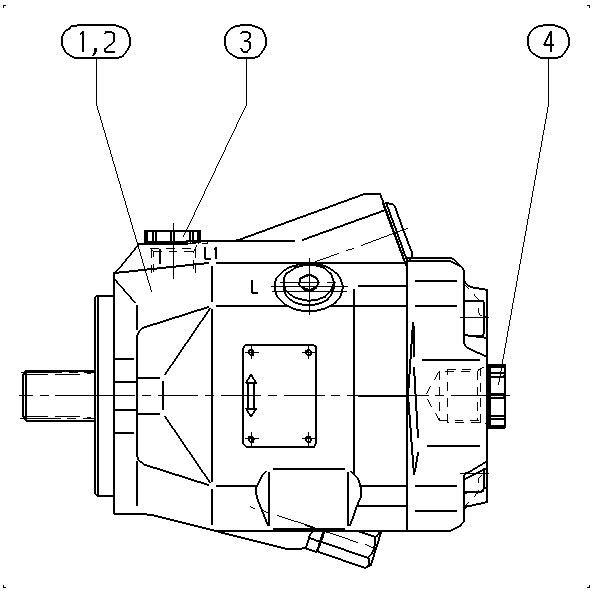

ALA10VM45DG/52W1-VRC64N000-S1167 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902409587AXIAL-PISTON MOTOR Stückliste der Baugruppe →L1
R902602014SEAL SCREW1
R902603190SEAL SCREW1
R902603191SEAL SCREW2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10V
Nenngröße (NG)4545
Regel- und VerstelleinrichtungenZweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne SchaltventilDG
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle wechselndW
Minimales SchluckvolumenVg min [cm3] stufenlos einstellbar von/bis1
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle ähnlich ISO 3019-1 für hoheres DrehmomentR
VentileOhne Ventil0
