Einheit · BASE UNIT

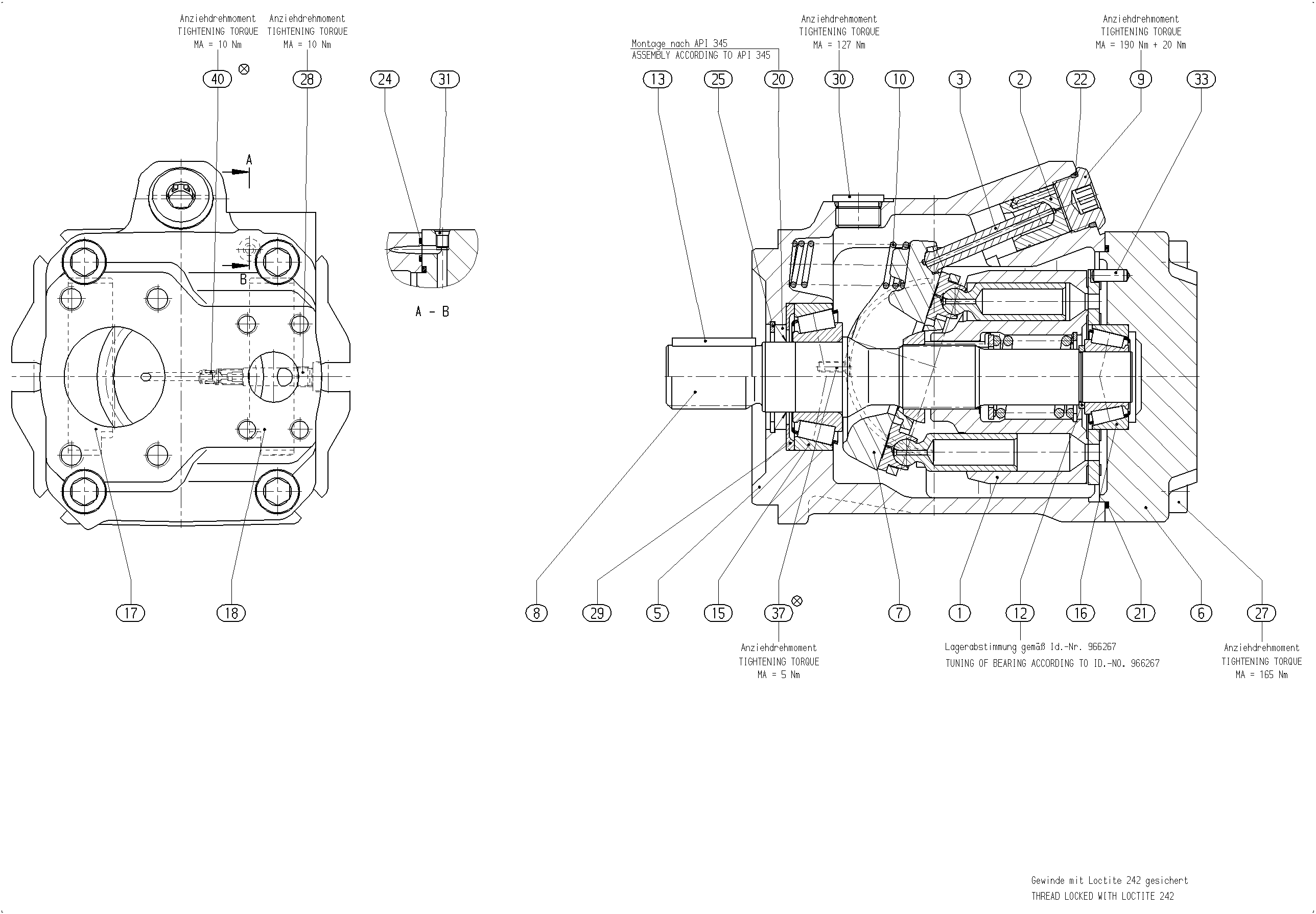

G A10V O 60 OV /52W-VUC11N00 -S1158R902409914
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO60OV/52W-VUC11N00-S1158, Materialnummer R902409914. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1158.
- Nummer
- R902409914
- Typschlüssel
- G A10V O 60 OV /52W-VUC11N00 -S1158
- Gruppe
- A10VO 60
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902409705 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902438263 | ADJUSTING PISTON | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| R902419469 | PUMP HOUSING | 1 | ||
| R902409520 | CONNECTION PLATE | 1 | ||
| R902405055 | SWASH PLATE | 1 | ||
| R910992482 | DRIVE SHAFT | 1 | ||
| R902447575 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910973548 | COMPRESSION SPRING | 1 | ||
| R910966528 | ADJUSTMENT SHIM | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910973501 | TAPERED-ROLLER BEARING | 1 | ||
| R902413637 | BEARING SHELL | 1 | ||
| R902413636 | BEARING SHELL | 1 | ||
| R909831661 | SHAFT SEALING RINGD | 1 | ||
| R913050498 | O-RING | 1 | ||
| R910942133 | R-RING | 2 | ||
| R910941918 | RETAINING RING | 1 | ||
| R910604976 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156649 | SCREW PLUG | 1 | ||
| R910989235 | STOP RING | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R902424169 | SHUTTLE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
