Einheit · AXIAL-PISTON PUMP
AH A10V O 45 DFR1/52R-VSC11N00 -S1194R902410419
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO45DFR1/52R-VSC11N00-S1194, Materialnummer R902410419. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1194.
- Nummer
- R902410419
- Typschlüssel
- AH A10V O 45 DFR1/52R-VSC11N00 -S1194
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

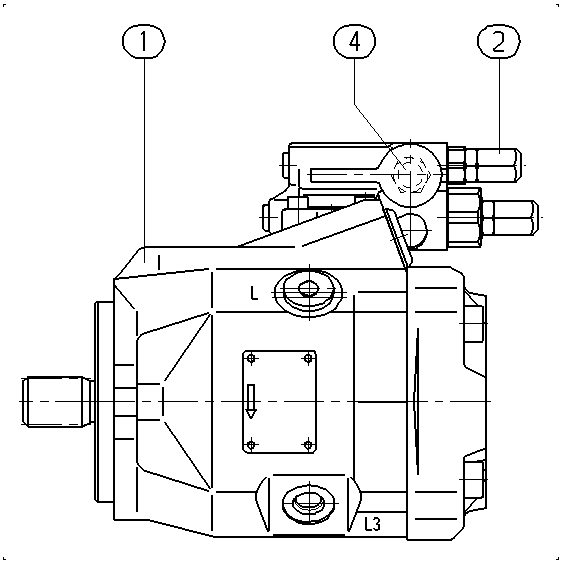

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902410129 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472490 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R909831975 | CONNECTOR PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 17
- R902464728 A A10V O 45 DFR1/52R-VSC11N00
- R902542611 A A10V O 45 DFR1/52R-VSC11N00
- R902443977 A A10V O 45 DFR1/52R-VSC11N00 -S1008
- R902486256 A A10V O 45 DFR1/52R-VSC11N00 -S2219
- R902539735 A A10V O 45 DFR1/52R-VSC11N00 -S2359
- R902496425 A A10V O 45 DFR1/52R-VSC11N00 -S3571
- R902468234 A A10V O 45 DFR1/52R-VSC11N00 -S4986
- R902562420 A A10V O 45 DFR1/52R-VSC11N00 -SO116
- R902496221 A A10V O 45 DFR1/52R-VSC11N00 -SO925
- R910998358 AL A10V O 45 DFR1/52R-VSC11N00
- R902474345 AL A10V O 45 DFR1/52R-VSC11N00 -S1008
- R902486255 AL A10V O 45 DFR1/52R-VSC11N00 -S2219
- R992000969 AL A10V O 45 DFR1/52R-VSC11N00 -S2219
- R902496368 AL A10V O 45 DFR1/52R-VSC11N00 -S3571
- R902536807 AL A10V O 45 DFR1/52R-VSC11N00 -S4330
- R902496220 AL A10V O 45 DFR1/52R-VSC11N00 -SO925
- R902401056 AP A10V O 45 DFR1/52R-VSC11N00 -S1194
