Einheit · BASE UNIT
G A10V O140 OV /31L-PSD62N00 -SO 97R902410507
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO140OV/31L-PSD62N00-SO97, Materialnummer R902410507. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 97.
- Nummer
- R902410507
- Typschlüssel
- G A10V O140 OV /31L-PSD62N00 -SO 97
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

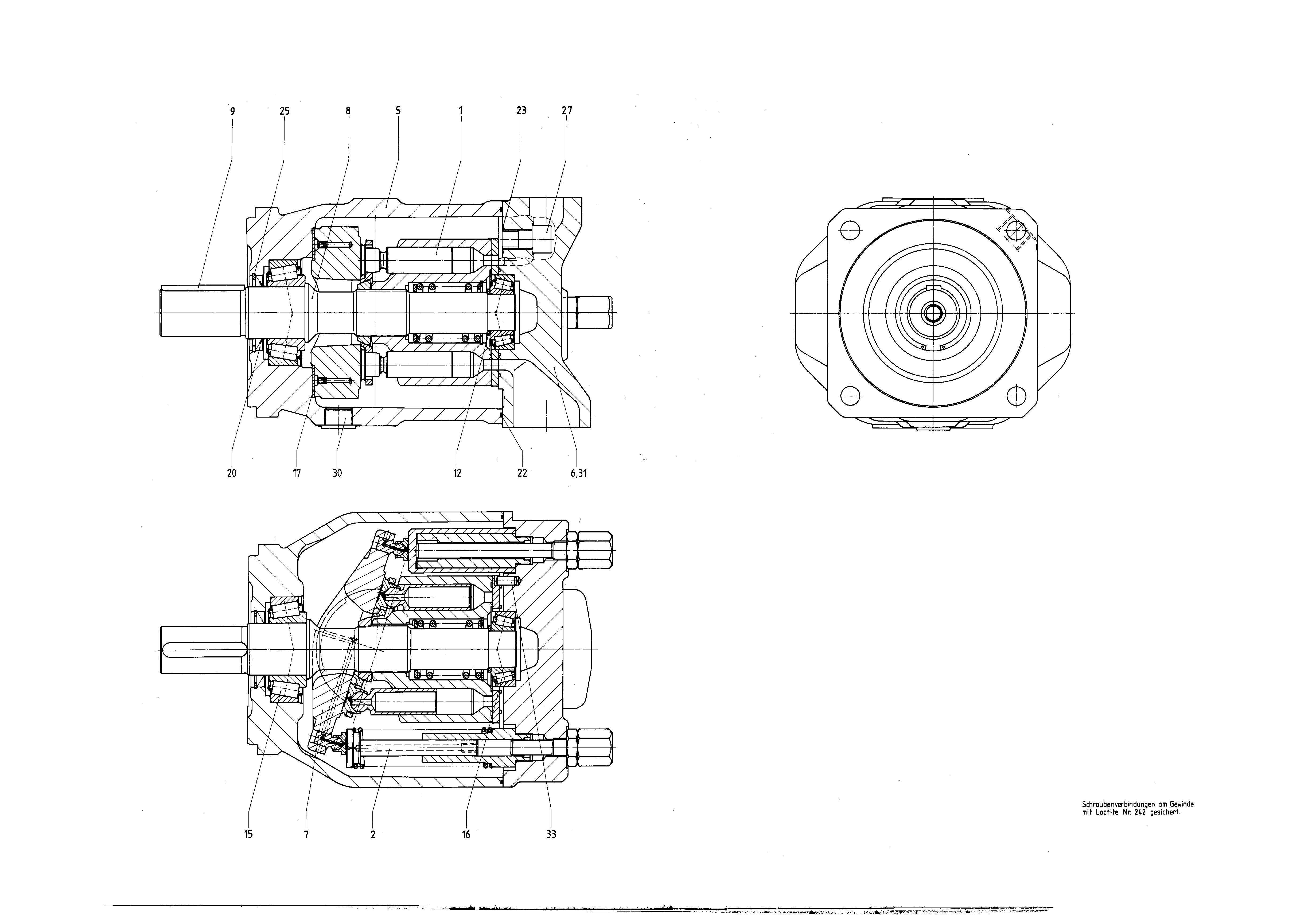

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910918188 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R902538158 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | |
| 5 | R910918191 | PUMP HOUSING | 1 | |
| R902534414 | CONNECTION PLATE | 1 | ||
| R910961079 | SWASH PLATE | 1 | ||
| 8 | R910987711 | DRIVE SHAFT | 1 | |
| R902425273 | ADJUSTMENT SHIM | 1 | ||
| 15 | R910918203 | TAPERED-ROLLER BEARING | 1 | |
| 16 | R910918201 | TAPERED-ROLLER BEARING | 1 | |
| R910918174 | BEARING SHELL | 2 | ||
| R910978001 | SHAFT SEALING RINGD | 1 | ||
| R910930460 | O-RINGD | 1 | ||
| R913053033 | R-RINGD | 4 | ||
| R910941920 | RETAINING RING | 1 | ||
| R910659169 | SOCKET HEAD CAP SCREW | 4 | ||
| R909154480 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910922017 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2/4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
