Einheit · AXIAL-PISTON MOTOR
ALA6VM250HD3/63W2-VZB150DB-SO154R902410844
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel ALA6VM250HD3/63W2-VZB150DB-SO154, Materialnummer R902410844. Nenngröße: NG 250. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 35 bar (HD3). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend + hinten 15 (150). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 154.
- Nummer
- R902410844
- Typschlüssel
- ALA6VM250HD3/63W2-VZB150DB-SO154
- Gruppe
- A6VM 250
- Ausgabe
- 06/2020

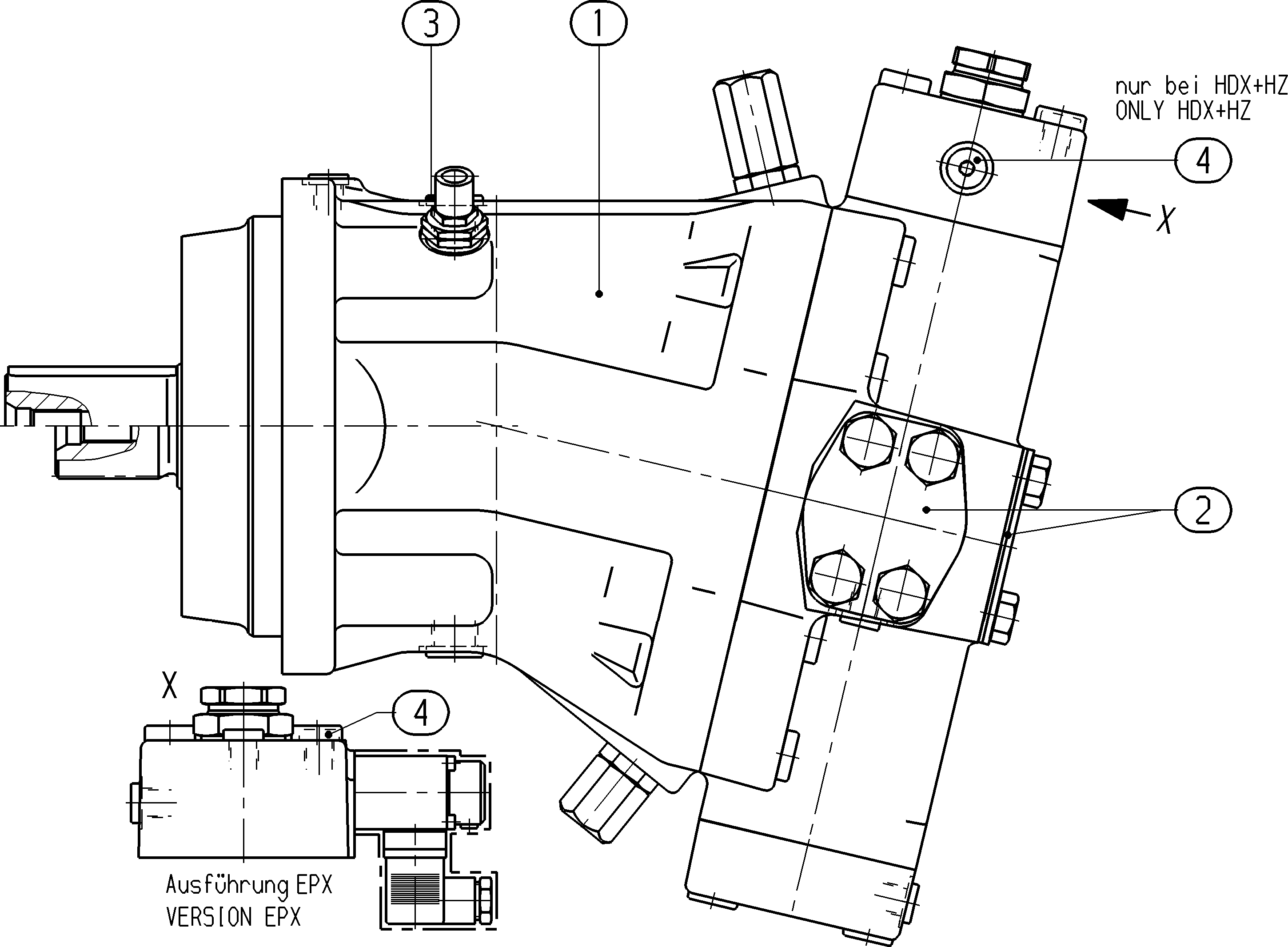

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902410847 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 4 | ||
| R902602011 | SEAL SCREW | 1 | ||
| R902602008 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 250 | 250 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 35 bar | HD3 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend + hinten 15 | 150 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
