Einheit · AXIAL-PISTON PUMP
AA10VO100DR/31R-PSC12K02-S1239R902412883
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DR/31R-PSC12K02-S1239, Materialnummer R902412883. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 1239.
- Nummer
- R902412883
- Typschlüssel
- AA10VO100DR/31R-PSC12K02-S1239
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

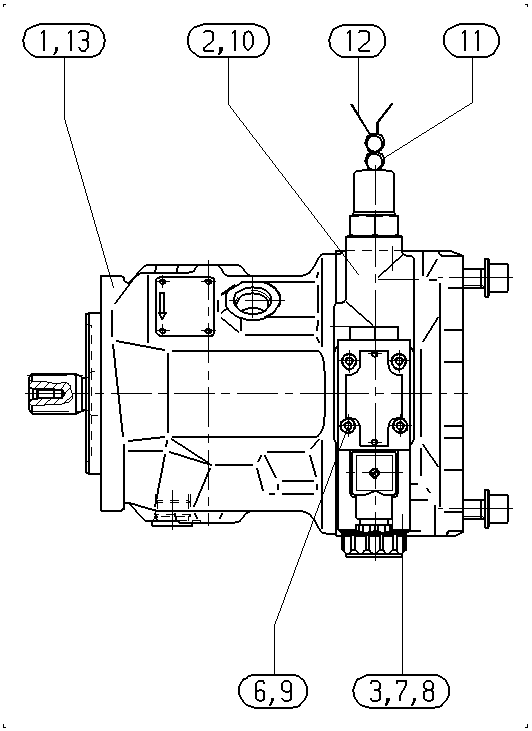

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902412880 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910990471 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910996408 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910930534 | TIE-ROD | 4 | ||
| R910949794 | INTERMEDIATE PLATE | 1 | ||
| R910514543 | O-RING | 4 | ||
| R910908712 | FEMALE HEX NUT | 4 | ||
| R910995326 | CAP | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | Druckregler hydraulisch | DR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
