Einheit · AXIAL-PISTON MOTOR
A A6V M 250 HA2T /63W2-VZB017DVA-SO113R902413532
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM250HA2T/63W2-VZB017DVA-SO113, Materialnummer R902413532. Nenngröße: NG 250. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar (HA2). Übersteuerung (nur für HA): Übersteuerung hydraulisch ferngesteuert, proportional (T). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 (017). Schwenkwinkelsensor: Optischer Schwenkwinkelsensor (V). Regelbeginn: bei Vg min (Standard bei HA) (A). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 113.
- Nummer
- R902413532
- Typschlüssel
- A A6V M 250 HA2T /63W2-VZB017DVA-SO113
- Gruppe
- A6VM 250
- Ausgabe
- 06/2020

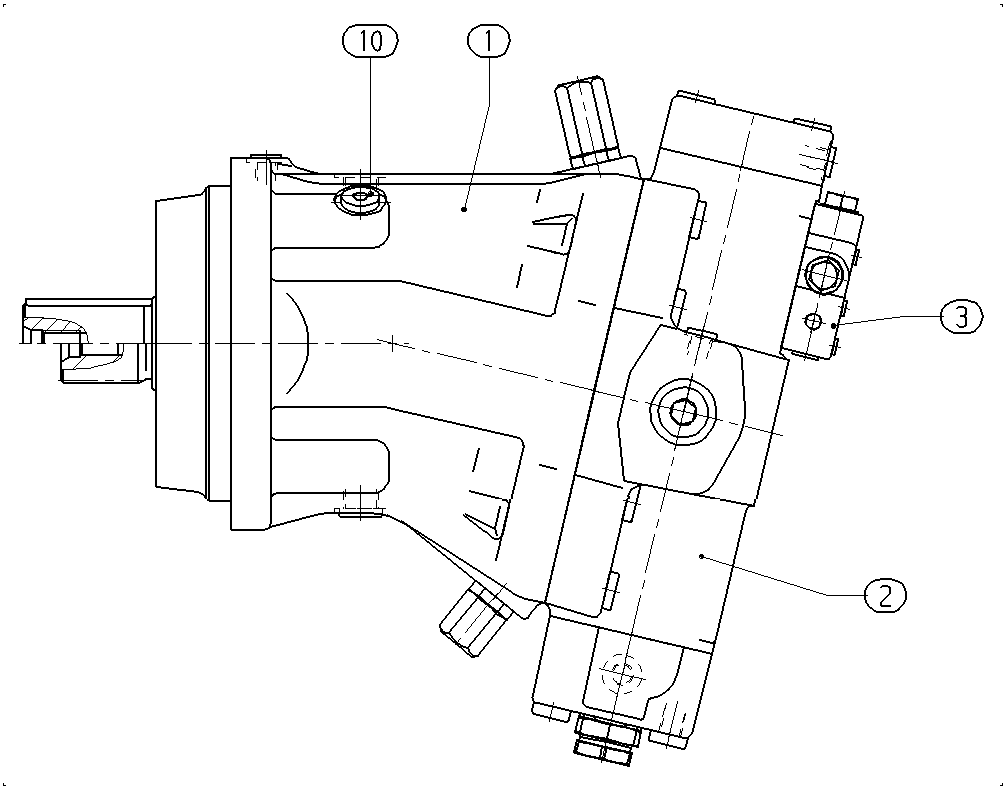

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902414273 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902413535 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910800755 | FLUSH/BOOST PRESSURE VALVE | 1 | ||
| R909156651 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 250 | 250 |
| Regel- und Verstelleinrichtung | Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar | HA2 |
| Übersteuerung (nur für HA) | Übersteuerung hydraulisch ferngesteuert, proportional | T |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 | 017 |
| Schwenkwinkelsensor | Optischer Schwenkwinkelsensor | V |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
| Standard-/Sonderausführung | Sonderausführung | -S |
