Einheit · AXIAL-PISTON MOTOR
AA10VE63HZ/52W1-VRF10N000R902413644
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VE63HZ/52W1-VRF10N000, Materialnummer R902413644. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch ohne Schaltzeitdüse (HZ). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite (10N00). Ventile: Ohne Ventil (0).
- Nummer
- R902413644
- Typschlüssel
- AA10VE63HZ/52W1-VRF10N000
- Gruppe
- A10VE 63
- Ausgabe
- 06/2020

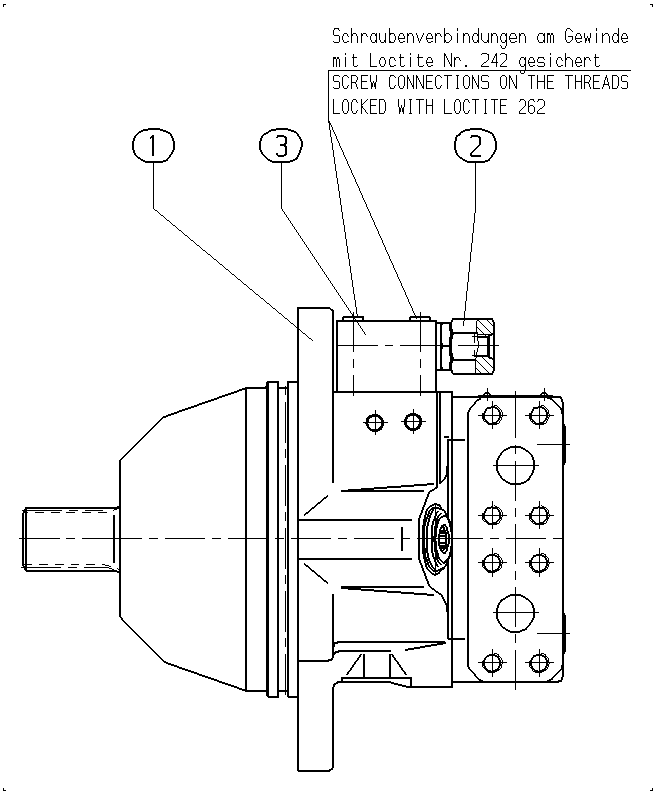

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902413546 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902410659 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910929640 | VALVE HOUSING Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch ohne Schaltzeitdüse | HZ |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite | 10N00 |
| Ventile | Ohne Ventil | 0 |
