Einheit · AXIAL-PISTON PUMP
AL A10V O 28 DRG /52L-VCC64N00 -S1273R902414061
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DRG/52L-VCC64N00-S1273, Materialnummer R902414061. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb (C). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: Gewindeanschluss hinten nicht für Durchtrieb UNC (64). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1273.
- Nummer
- R902414061
- Typschlüssel
- AL A10V O 28 DRG /52L-VCC64N00 -S1273
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

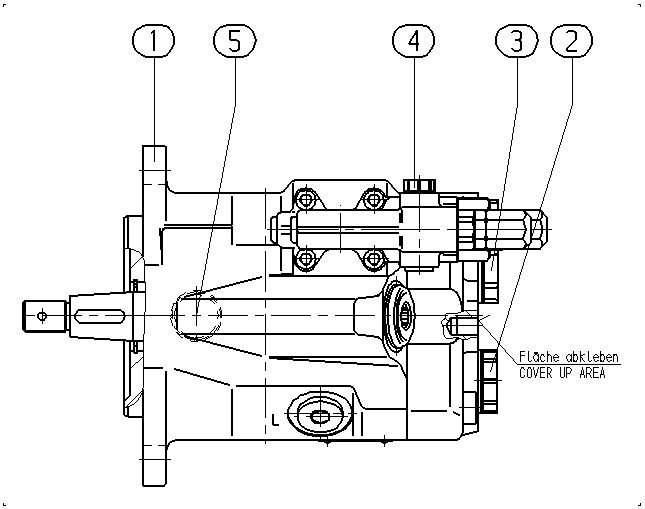

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902414060 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902603191 | SEAL SCREW | 1 | ||
| R902603193 | SEAL SCREW | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902602016 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | mit Druckabschneidung hydraulisch ferngesteuert | DRG |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb | C |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | Gewindeanschluss hinten nicht für Durchtrieb UNC | 64 |
| Durchtrieb | Ohne Durchtrieb | N00 |
