Einheit · AXIAL-PISTON MOTOR
AA10VEC60HZ/52WXXCATF.2409305R902414644
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VEC60HZ/52WXXCATF.2409305, Materialnummer R902414644. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch ohne Schaltzeitdüse (HZ). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Anbauflansch: Spezialflansch; 2 Loch (F).
- Nummer
- R902414644
- Typschlüssel
- AA10VEC60HZ/52WXXCATF.2409305
- Gruppe
- A10VEC 60
- Ausgabe
- 06/2020

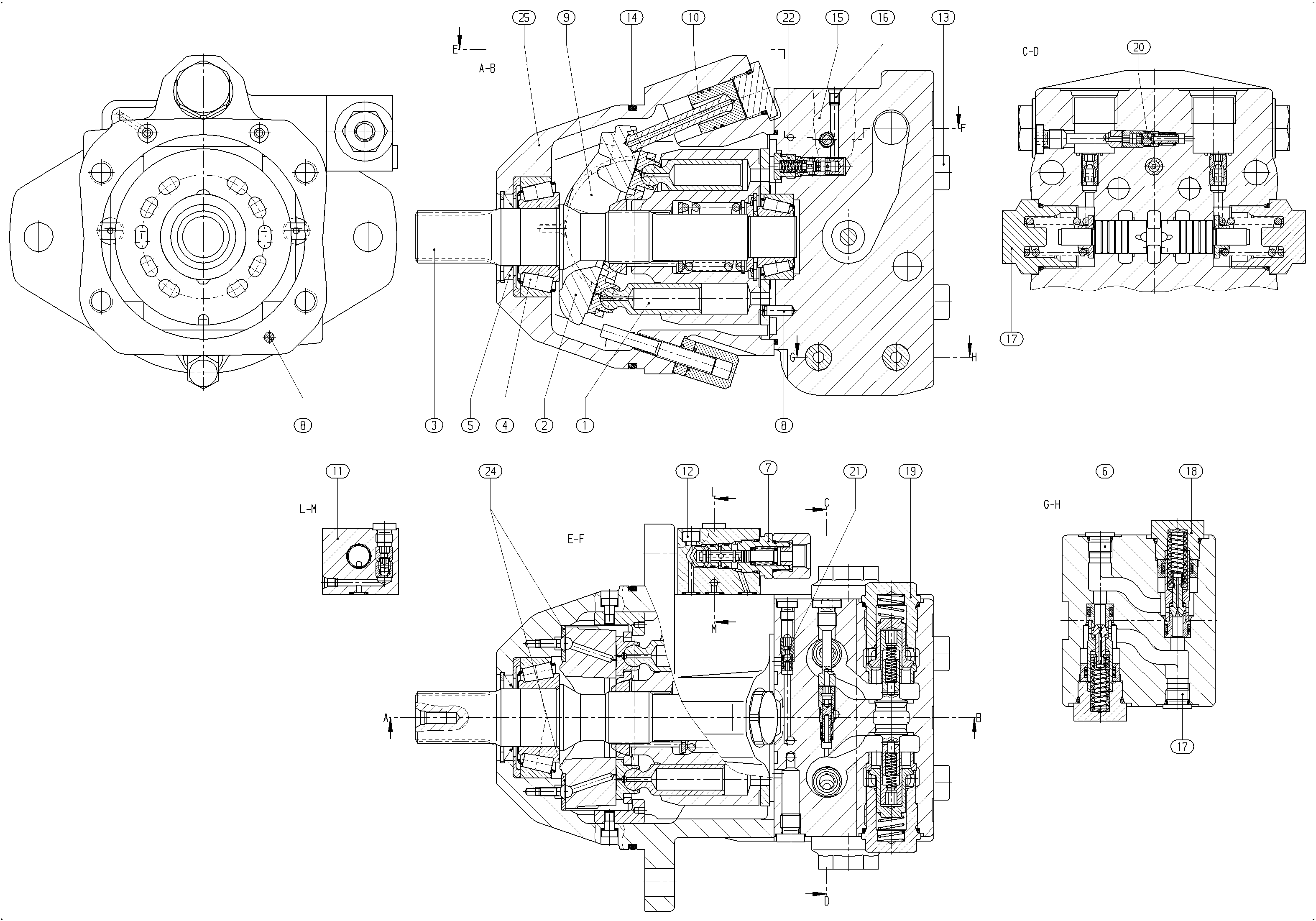

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910989422 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910988665 | SWASH PLATE | 1 | ||
| R902413419 | DRIVE SHAFT | 1 | ||
| R910989899 | BEARING SET | 1 | ||
| R910989963 | SEAL KIT | 1 | ||
| R910989947 | SEAL KIT | 1 | ||
| R902426124 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R902414642 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902414640 | VALVE HOUSING Stückliste der Baugruppe →L | 1 | ||
| R910110159 | SOCKET HEAD CAP SCREW | 4 | ||
| R910990054 | SOCKET HEAD CAP SCREW | 4 | ||
| R902601553 | O-RING | 1 | ||
| R910989973 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910989972 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910984781 | BRAKE VALVE Stückliste der Baugruppe →L | 1 | ||
| R910984812 | PRESSURE RELIEF VALVE Stückliste der Baugruppe →L | 2 | ||
| R902038539 | CHECK VALVE | 2 | ||
| R902407296 | VALVE | 1 | ||
| R902423170 | SHUTTLE VALVE | 1 | ||
| R902400712 | BRAKE RELEASE VALVE Stückliste der Baugruppe →L | 1 | ||
| 23 | R910989977 | SCREW PLUG | 1 | |
| R902414743 | BEARING SHELL PAIR | 1 | ||
| R902414043 | MOTOR HOUSING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Nenngröße (NG) | 60 | 60 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch ohne Schaltzeitdüse | HZ |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Anbauflansch | Spezialflansch; 2 Loch | F |
