Einheit · AXIAL-PISTON PUMP
AHA10VO100DFR1/31L-PWC13KC3-S1423R902414665
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100DFR1/31L-PWC13KC3-S1423, Materialnummer R902414665. Nenngröße: NG 100. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Sonderausführung Nr. 1423.
- Nummer
- R902414665
- Typschlüssel
- AHA10VO100DFR1/31L-PWC13KC3-S1423
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

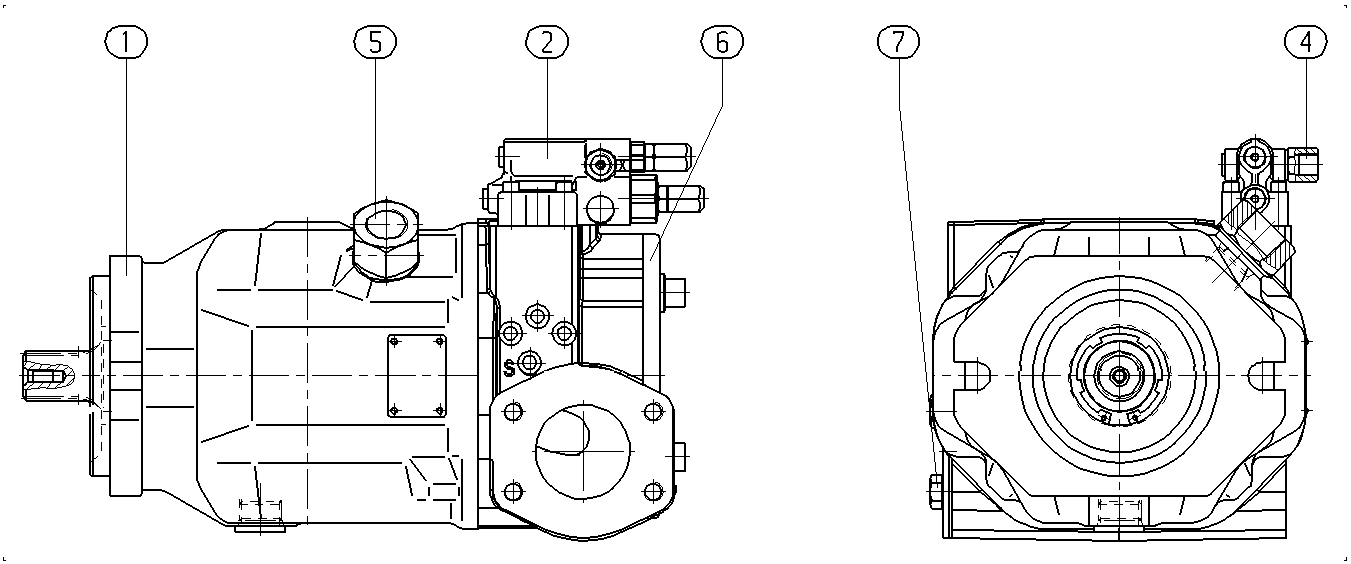

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902414355 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902470580 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902469010 | SEALING COVER Stückliste der Baugruppe →L | 1 | ||
| R902400594 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
