WibakoBosch Rexroth · Ersatzteilkatalog
Angebotsanfrage

Einheit · AXIAL-PISTON MOTOR

ALA10VM85EZ1/52W-VUC10N007D-S1299R902415211

Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VM85EZ1/52W-VUC10N007D-S1299, Materialnummer R902415211. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktverstellung elektrisch U = 12 V ohne mit Schaltmagnet Schaltzeitdüse (EZ1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite (10N00). Ventile: Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) (7).

Nummer
R902415211
Typschlüssel
ALA10VM85EZ1/52W-VUC10N007D-S1299
Gruppe
A10VM 85
Ausgabe
06/2020

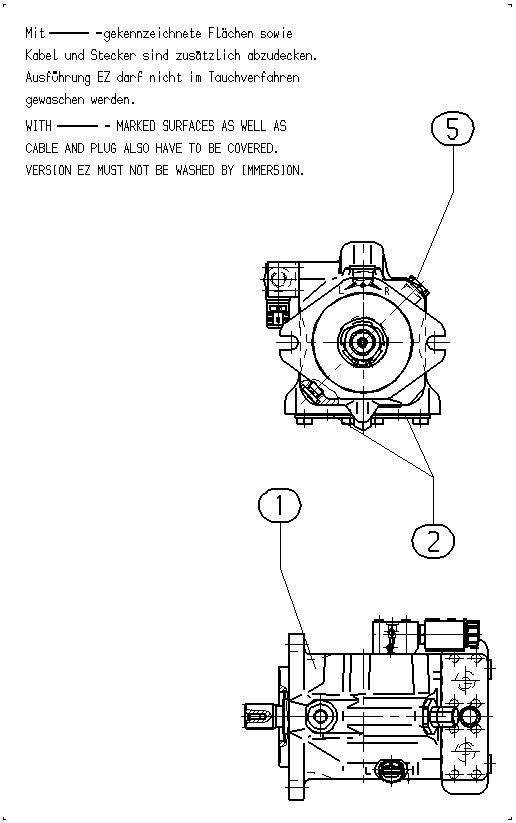

ALA10VM85EZ1/52W-VUC10N007D-S1299 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902415213AXIAL-PISTON MOTOR Stückliste der Baugruppe →L1
R902400580FLANGE COVER2
R902603191SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10V
BetriebsartMotor, offener und geschlossener KreislaufM
Nenngröße (NG)8585
Regel- und VerstelleinrichtungenZweipunktverstellung elektrisch U = 12 V ohne mit Schaltmagnet SchaltzeitdüseEZ1
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
AnbauflanschAngelehnt an ISO 3019-1 (SAE); 2 LochC
ArbeitsanschlussFlanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite10N00
VentileSpülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00)7
