Einheit · AXIAL-PISTON PUMP
AA10VO71DFLR/31R-VSC12N00-S1314R902415642
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFLR/31R-VSC12N00-S1314, Materialnummer R902415642. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1314.
- Nummer
- R902415642
- Typschlüssel
- AA10VO71DFLR/31R-VSC12N00-S1314
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

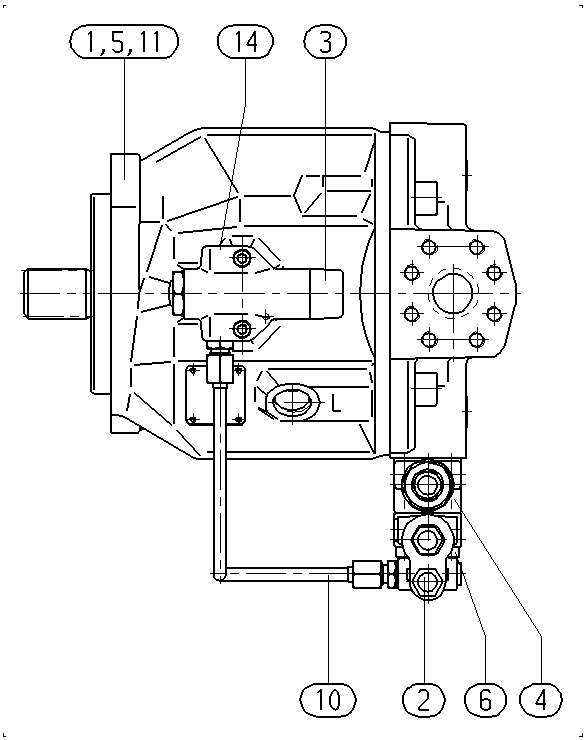

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910972147 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533312 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910917870 | SIDE MARKER RING | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910963808 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902415604 | POWER DIAGRAM | 1 | ||
| R910764647 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 42
- R902467951 A A10V O 71 DFLR /31R-VSC12N00 -SO 97
- R902411371 A A10V O 71 DFLR/31R-VSC12N00 -S1223
- R902414280 A A10V O 71 DFLR/31R-VSC12N00 -S1279
- R902414569 A A10V O 71 DFLR/31R-VSC12N00 -S1289
- R902468263 A A10V O 71 DFLR/31R-VSC12N00 -S1695
- R902447749 A A10V O 71 DFLR/31R-VSC12N00 -S2039
- R902471287 A A10V O 71 DFLR/31R-VSC12N00 -S2221
- R902402952 A A10V O 71 DFLR/31R-VSC12N00 -S2443
- R902468761 A A10V O 71 DFLR/31R-VSC12N00 -S2498
- R902467753 A A10V O 71 DFLR/31R-VSC12N00 -S2564
- R902513130 A A10V O 71 DFLR/31R-VSC12N00 -S3769
- R902466681 A A10V O 71 DFLR/31R-VSC12N00 -S4522
- R902466176 A A10V O 71 DFLR/31R-VSC12N00 -SO 97
- R902453890 A A10V O 71 DFLR/31R-VSC12N00 -SO368
- R902465420 A A10V O 71 DFLR/31R-VSC12N00 -SO368
- R910970734 A A10V O 71 DFLR/31R-VSC12N00 -SO558
- R910978893 A A10V O 71 DFLR/31R-VSC12N00 -SO558
- R910992513 A A10V O 71 DFLR/31R-VSC12N00 -SO558
- R902408002 A A10V O 71 DFLR/31R-VSC12N00 -SO901
- R910979958 A A10V O 71 DFLR/31R-VSC12N00 -SO901
- R902459408 A A10V O 71 DFLR/31R-VSC12N00 ESO 52
- R902423293 AA10VO71DFLR/31R-VSC12N00-S1496
- R910962270 AA10VO71DFLR/31R-VSC12N00-SO461
- R902451895 AA10VO71DFLR/31R-VSC12N00-SO890
- R902467950 AL A10V O 71 DFLR /31R-VSC12N00 -SO 97
- R902414279 AL A10V O 71 DFLR/31R-VSC12N00 -S1279
- R902414568 AL A10V O 71 DFLR/31R-VSC12N00 -S1289
- R992000688 AL A10V O 71 DFLR/31R-VSC12N00 -S1289
- R902468262 AL A10V O 71 DFLR/31R-VSC12N00 -S1695
- R992000682 AL A10V O 71 DFLR/31R-VSC12N00 -S2443
- R902468760 AL A10V O 71 DFLR/31R-VSC12N00 -S2498
- R902467752 AL A10V O 71 DFLR/31R-VSC12N00 -S2564
- R902481205 AL A10V O 71 DFLR/31R-VSC12N00 -S4520
- R902484991 AL A10V O 71 DFLR/31R-VSC12N00 -S4522
- R902466177 AL A10V O 71 DFLR/31R-VSC12N00 -SO 97
- R902403410 AL A10V O 71 DFLR/31R-VSC12N00 -SO558
- R902403519 AL A10V O 71 DFLR/31R-VSC12N00 -SO901
- R902415643 ALA10VO71DFLR/31R-VSC12N00-S1314
- R902423231 ALA10VO71DFLR/31R-VSC12N00-S1496
- R902409555 ALA10VO71DFLR/31R-VSC12N00-S2443
- R902451894 ALA10VO71DFLR/31R-VSC12N00-SO890
- R902403411 AP A10V O 71 DFLR/31R-VSC12N00 -SO558
