Einheit · AXIAL-PISTON PUMP
AA10VO71DFLR/31R-VSC12G50-SO558R902416075
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFLR/31R-VSC12G50-SO558, Materialnummer R902416075. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 558.
- Nummer
- R902416075
- Typschlüssel
- AA10VO71DFLR/31R-VSC12G50-SO558
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

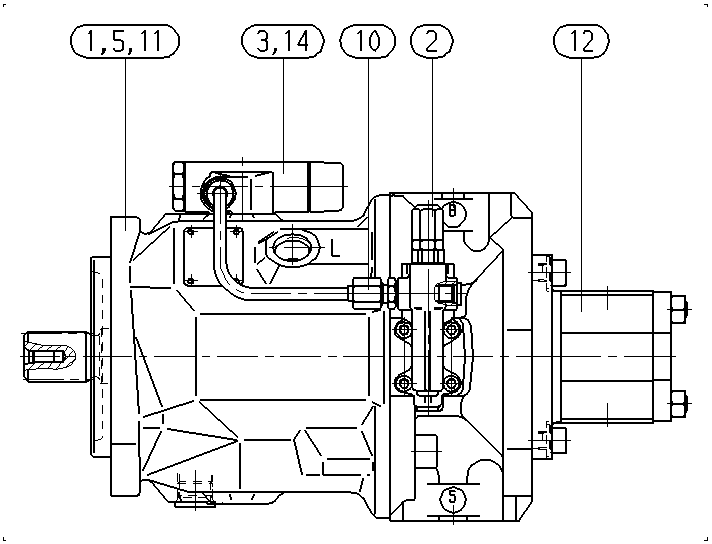

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902415968 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533361 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910917873 | SIDE MARKER RING | 1 | ||
| R910963791 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902402084 | POWER DIAGRAM | 1 | ||
| 0510525073 | HYDRAULIC GEAR PUMPL | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| 61 | R910109606 | SOCKET HEAD CAP SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
