Einheit · AXIAL-PISTON PUMP
AA10VO71FE1D/31R-PSC12K25-SO479R902416296
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71FE1D/31R-PSC12K25-SO479, Materialnummer R902416296. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 479.
- Nummer
- R902416296
- Typschlüssel
- AA10VO71FE1D/31R-PSC12K25-SO479
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

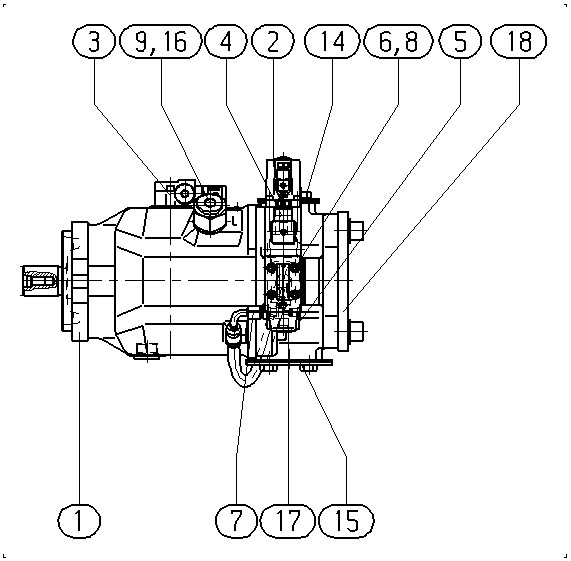

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902416278 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902424554 | PROPORTIONAL DIRECTIONAL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910947340 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902404047 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910938651 | TIE-ROD | 4 | ||
| R910969208 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| R910901099 | NUT | 4 | ||
| R910934572 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902400582 | FLANGE COVER | 1 | ||
| R902400590 | FLANGE COVER | 1 | ||
| R902602011 | SEAL SCREW | 1 | ||
| R909831377 | GUARD PLUG | 1 | ||
| R902469009 | SEALING COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
