Einheit · AXIAL-PISTON MOTOR
ALA10VEC80HZ6/52WXX-VRF811C04R902420775
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VEC80HZ6/52WXX-VRF811C04, Materialnummer R902420775. Nenngröße: NG 80. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch mit (HZ6). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Ventile: Ohne Ventil (0).
- Nummer
- R902420775
- Typschlüssel
- ALA10VEC80HZ6/52WXX-VRF811C04
- Gruppe
- A10VEC 80
- Ausgabe
- 06/2020

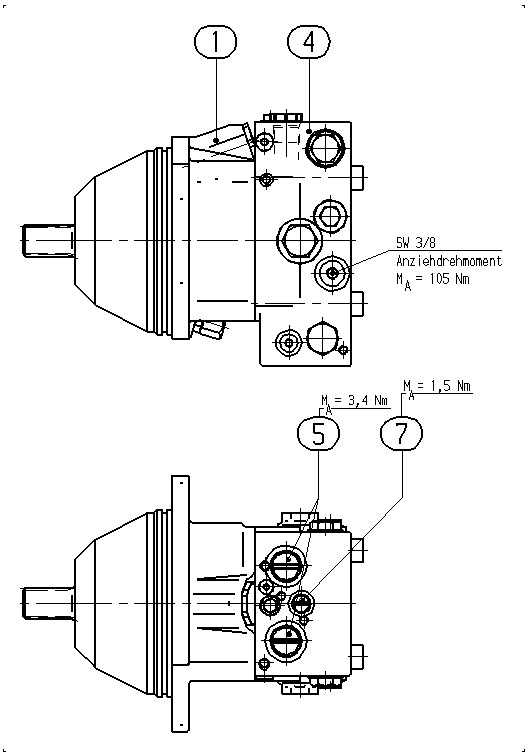

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902420777 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902407243 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902603191 | SEAL SCREW | 2 | ||
| R902602015 | SEAL SCREW | 1 | ||
| 72 | R902603190 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Nenngröße (NG) | 80 | 80 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch mit | HZ6 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Ventile | Ohne Ventil | 0 |
