Einheit · AXIAL-PISTON PUMP

AP A10V O140 DFR1/31R-VSD62K07 -S1467R902421554

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO140DFR1/31R-VSD62K07-S1467, Materialnummer R902421554. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 1467.

Nummer
R902421554
Typschlüssel
AP A10V O140 DFR1/31R-VSD62K07 -S1467
Gruppe
A10VO 140
Ausgabe
06/2020

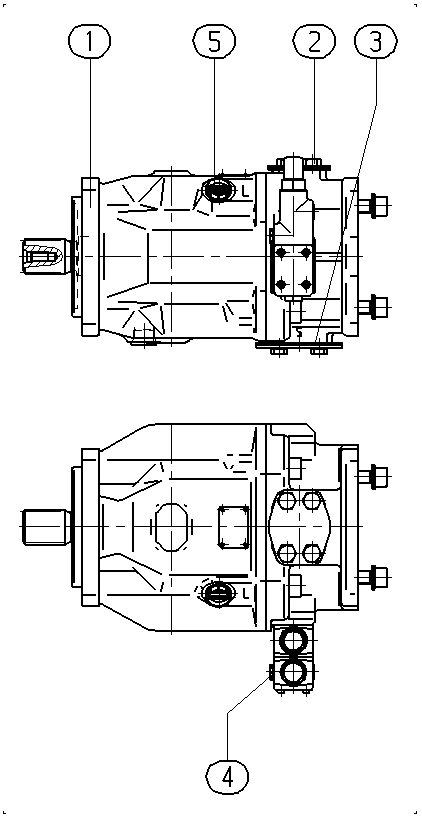

AP A10V O140 DFR1/31R-VSD62K07 -S1467 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902421553AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400585FLANGE COVER1
R902400595FLANGE COVER1
R902602015SEAL SCREW1
R902603191SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)140140
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2/4-LochD
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb127-2 (C) 1 1/4 in 14T 12/24DPK07

Weitere Ausführungen 7
