Einheit · AXIAL-PISTON PUMP

ALA10VO100DRG/31R-PSC12K07-SO722R902421579

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO100DRG/31R-PSC12K07-SO722, Materialnummer R902421579. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 722.

Nummer
R902421579
Typschlüssel
ALA10VO100DRG/31R-PSC12K07-SO722
Gruppe
A10VO 100
Ausgabe
06/2020

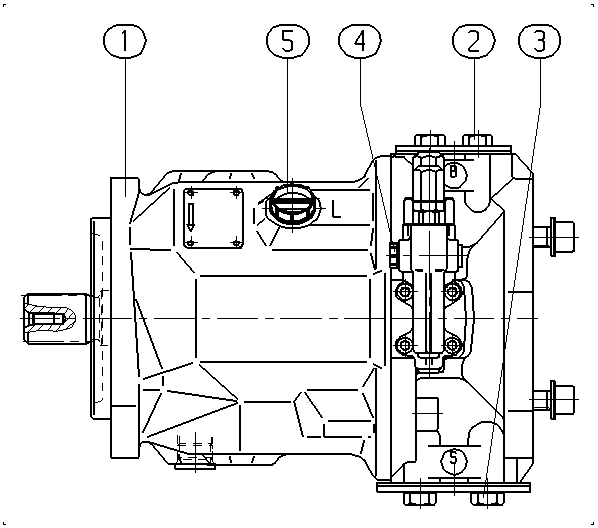

ALA10VO100DRG/31R-PSC12K07-SO722 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902421580AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400584FLANGE COVER1
R902400594FLANGE COVER1
R902602014SEAL SCREW1
R902603191SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und Verstelleinrichtungmit Druckabschneidung hydraulisch ferngesteuertDRG
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb12
Durchtrieb127-2 (C) 1 1/4 in 14T 12/24DPK07
