Einheit · AXIAL-PISTON PUMP
A A10V O 74 DFLR/31L-PSC12N00 -SO680R902422117
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74DFLR/31L-PSC12N00-SO680, Materialnummer R902422117. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 680.
- Nummer
- R902422117
- Typschlüssel
- A A10V O 74 DFLR/31L-PSC12N00 -SO680
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

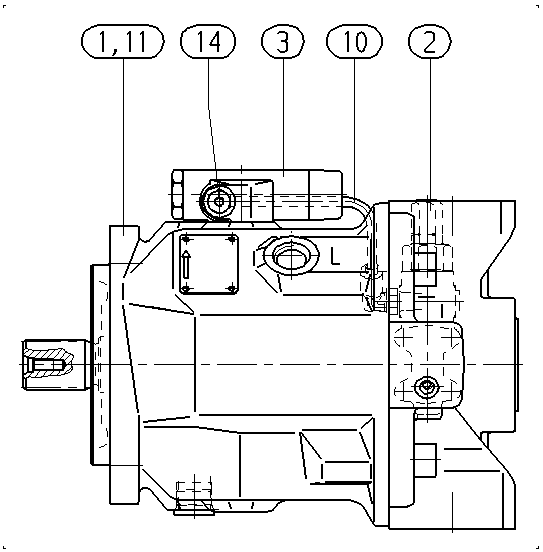

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910983527 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902490090 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910985730 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910993071 | POWER DIAGRAM | 1 | ||
| R909154478 | SCREW PLUG | 1 | ||
| 70 | R902421946 | SHIPPING PROTECTION | 1 | |
| 71 | R902421949 | SHIPPING PROTECTION | 1 | |
| 72 | R902603190 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 74 | 74 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
