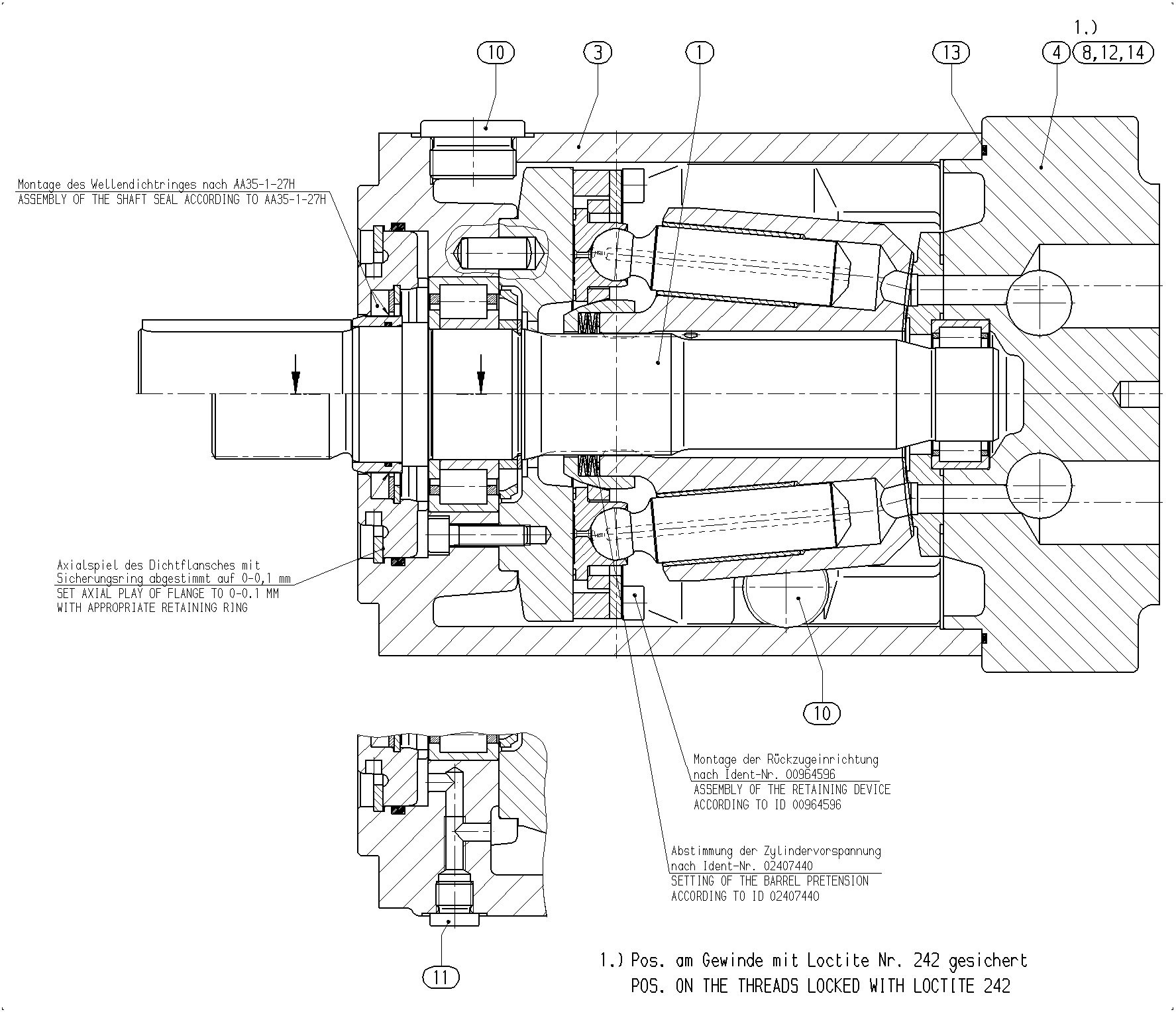

Einheit · AXIAL-PISTON MOTOR
A A4F M 116 /30W-VZB01 -S1024R902422732
Axialkolbenmotor Bosch Rexroth Baureihe A4FM, Typschlüssel AA4FM116/30W-VZB01-S1024, Materialnummer R902422732. Nenngröße: NG 116. Axialkolbeneinheit: Schrägscheibenbauart, konstant (A4F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2, 4-Loch (B). Arbeitsanschluss: SAE-Arbeitsanschluss A und B hinten, Befestigungsgewinde metrisch nach DIN 13 (01). Sonderausführung Nr. 1024.
- Nummer
- R902422732
- Typschlüssel
- A A4F M 116 /30W-VZB01 -S1024
- Gruppe
- A4FM 116
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902422733 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902407436 | PUMP HOUSING | 1 | ||
| R902418130 | CONNECTION PLATE | 1 | ||
| R910209228 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156652 | SCREW PLUGD | 2 | ||
| R909153930 | SCREW PLUGD | 1 | ||
| R909156984 | SCREW PLUGD | 2 | ||
| R910764728 | O-RINGD | 1 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| 61 | R902421947 | SHIPPING PROTECTION | 2 | |
| 62 | R902602013 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant | A4F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 116 | 116 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Bei Blick auf Triebwelle | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2, 4-Loch | B |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten, Befestigungsgewinde metrisch nach DIN 13 | 01 |
