Einheit · ROTARY GROUP
TW E A4VSO 71 M/10R-VZBN00R902423705
Triebwerk Bosch Rexroth Baureihe A4VSO, Typschlüssel TWEA4VSO71M/10R-VZBN00, Materialnummer R902423705. Nenngröße: NG 71. Druckflüssigkeit: HFA-, HFB- und HFC-Druckflüssigkeiten Nur mit Dichtungswerkstoff NBR Nitril-Kautschuk und Wellendichtring PTFE. (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) / HFD-Betrieb (V). Triebwelle: Zahnwelle DIN 5480 (Z). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902423705
- Typschlüssel
- TW E A4VSO 71 M/10R-VZBN00
- Gruppe
- A4VSO 71
- Ausgabe
- 06/2020

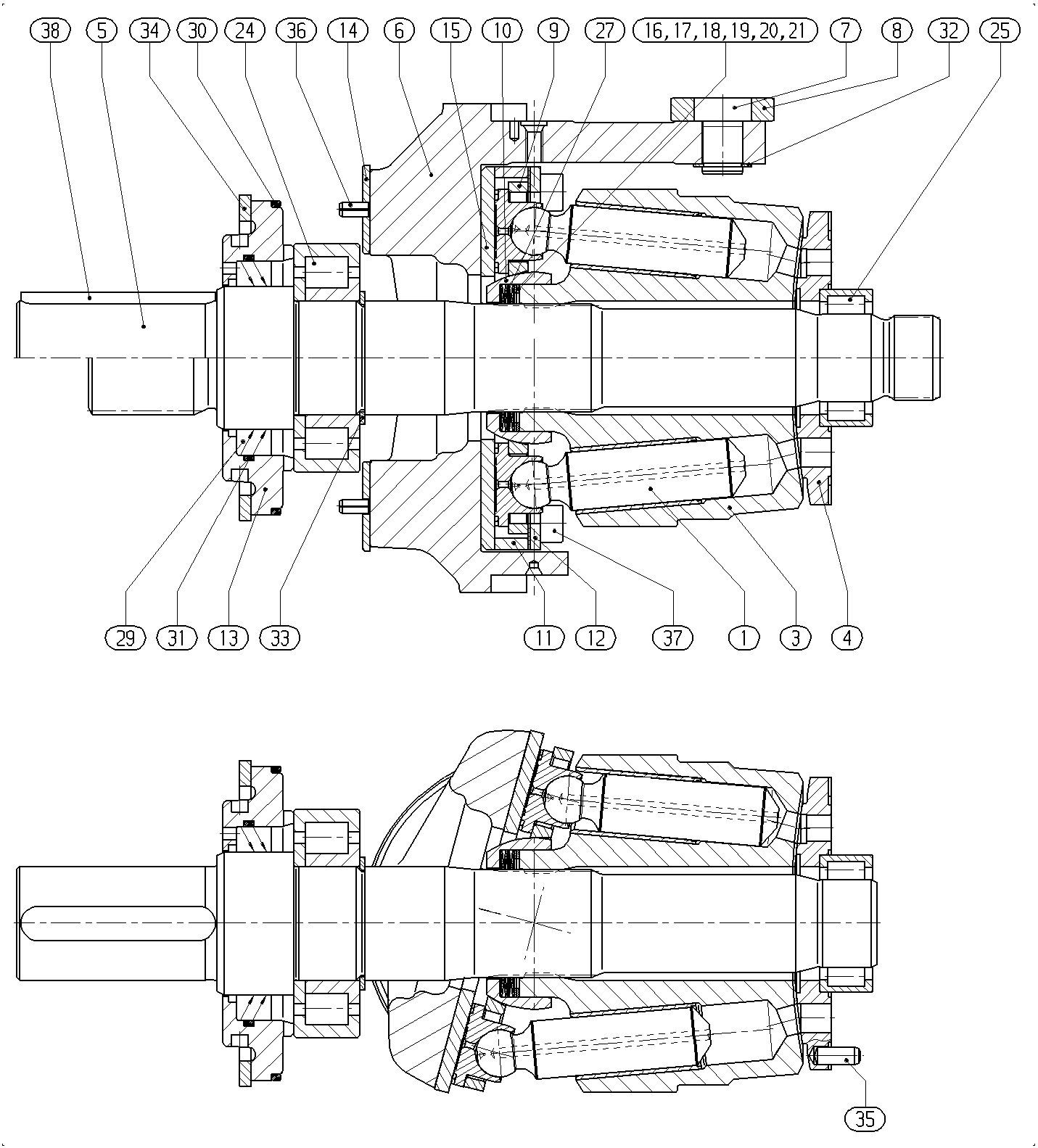

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902400682 | PISTON PAD | 9 | ||
| R909440195 | CYLINDER | 1 | ||
| R910942042 | DISTRIBUTOR PLATE | 1 | ||
| R902409125 | DRIVE SHAFT | 1 | ||
| R902444334 | SWASH PLATE | 1 | ||
| R910755419 | DRIVER PIVOT | 1 | ||
| R910923648 | SLIDER | 1 | ||
| R910765198 | RETAINING PLATE | 1 | ||
| R909426456 | RETAINING BALL | 1 | ||
| R910765236 | SPACER SEGMENT | 2 | ||
| R902570168 | SEGMENT | 2 | ||
| R902402078 | SEALING FLANGE | 1 | ||
| R910989440 | BEARING SHELL | 2 | ||
| R910781576 | SLIDING DISC | 1 | ||
| R910829277 | SHIM RING | 1 | ||
| R909400444 | SHIM RING | 1 | ||
| R909408057 | SHIM RING | 1 | ||
| R910829307 | SHIM RING | 1 | ||
| R910829315 | SHIM RING | 1 | ||
| R910829323 | SHIM RING | 1 | ||
| R910960736 | CYL. ROLLER BEARING | 1 | ||
| R910755435 | CYL. ROLLER BEARING | 1 | ||
| R909400441 | CUP-SPRING STACK | 1 | ||
| R910966912 | SHAFT SEALING RINGD | 1 | ||
| R910640182 | O-RINGD | 1 | ||
| R910904394 | O-RING | 1 | ||
| R910105732 | RETAINING RING | 1 | ||
| R910105813 | RETAINING RING | 1 | ||
| R910189057 | RETAINING RING | 1 | ||
| R913000824 | STRAIGHT PIN | 1 | ||
| R910941972 | CLAMPING SLEEVE | 2 | ||
| R902650864 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Druckflüssigkeit | HFA-, HFB- und HFC-Druckflüssigkeiten Nur mit Dichtungswerkstoff NBR Nitril-Kautschuk und Wellendichtring PTFE. | E |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 1, Index 0 (Baureihe 1, Index 1, nur bei Verstellung HD und EP) | 10 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) / HFD-Betrieb | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Durchtrieb | Ohne Durchtrieb | N00 |
