Einheit · AXIAL-PISTON MOTOR
A A10V E 45 DG /52W1-VRF66N000 -S1442R902424509
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VE45DG/52W1-VRF66N000-S1442, Materialnummer R902424509. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Regel- und Verstelleinrichtungen: Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil (DG). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN (66N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 1442.
- Nummer
- R902424509
- Typschlüssel
- A A10V E 45 DG /52W1-VRF66N000 -S1442
- Gruppe
- A10VE 45
- Ausgabe
- 06/2020

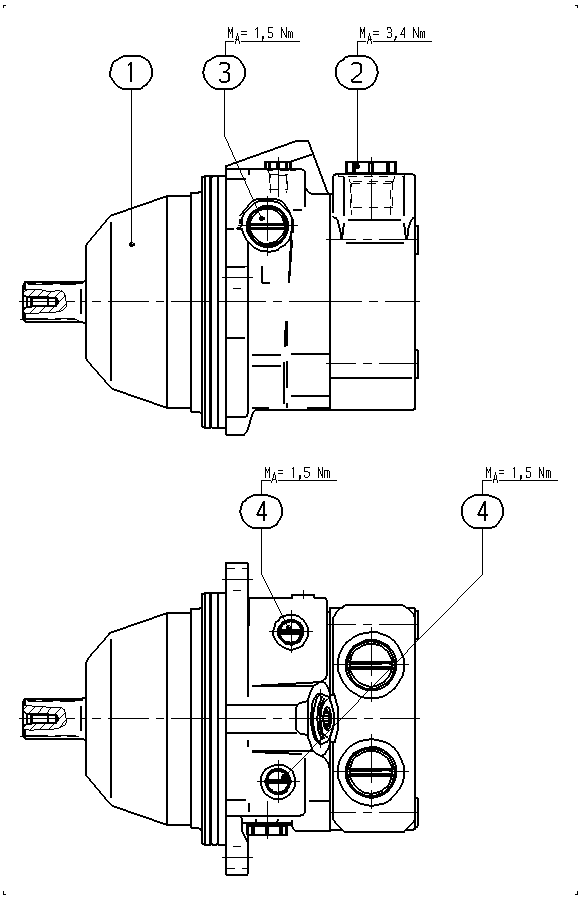

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902424640 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902603191 | SEAL SCREW | 2 | ||
| R902602016 | SEAL SCREW | 1 | ||
| R902602014 | SEAL SCREW | 2 | ||
| 70 | R902603191 | SEAL SCREW | 2 | |
| 72 | R902602016 | SEAL SCREW | 1 | |
| 73 | R902602014 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 | |
| 75 | R902602014 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtungen | Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil | DG |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN | 66N00 |
| Ventile | Ohne Ventil | 0 |
Weitere Ausführungen 14
- R902500190 A A10V E 45 DG /52W1-VRF66N000
- R902410768 A A10V E 45 DG /52W1-VRF66N000 -S1206
- R902505781 A A10V E 45 DG /52W1-VRF66N000 -S1206
- R902438285 A A10V E 45 DG /52W1-VRF66N000 -S1897
- R902405678 AA10VE45DG/52W1-VRF66N000-S1102
- R902500188 AL A10V E 45 DG /52W1-VRF66N000
- R902481046 AL A10V E 45 DG /52W1-VRF66N000 -S1442
- R902484337 AL A10V E 45 DG /52W1-VRF66N000 -S1442
- R902500067 ALA10VE45DG/52W1-VRF66N000-S1102
- R902409040 GA10VE45DG/52W1-VRF66N000
- R902405605 GA10VE45DG/52W1-VRF66N000-S1102
- R902410770 GA10VE45DG/52W1-VRF66N000-S1206
- R902424640 GA10VE45DG/52W1-VRF66N000-S1442
- R902568169 GA10VE45DG/52W1-VRF66N000-S5348
